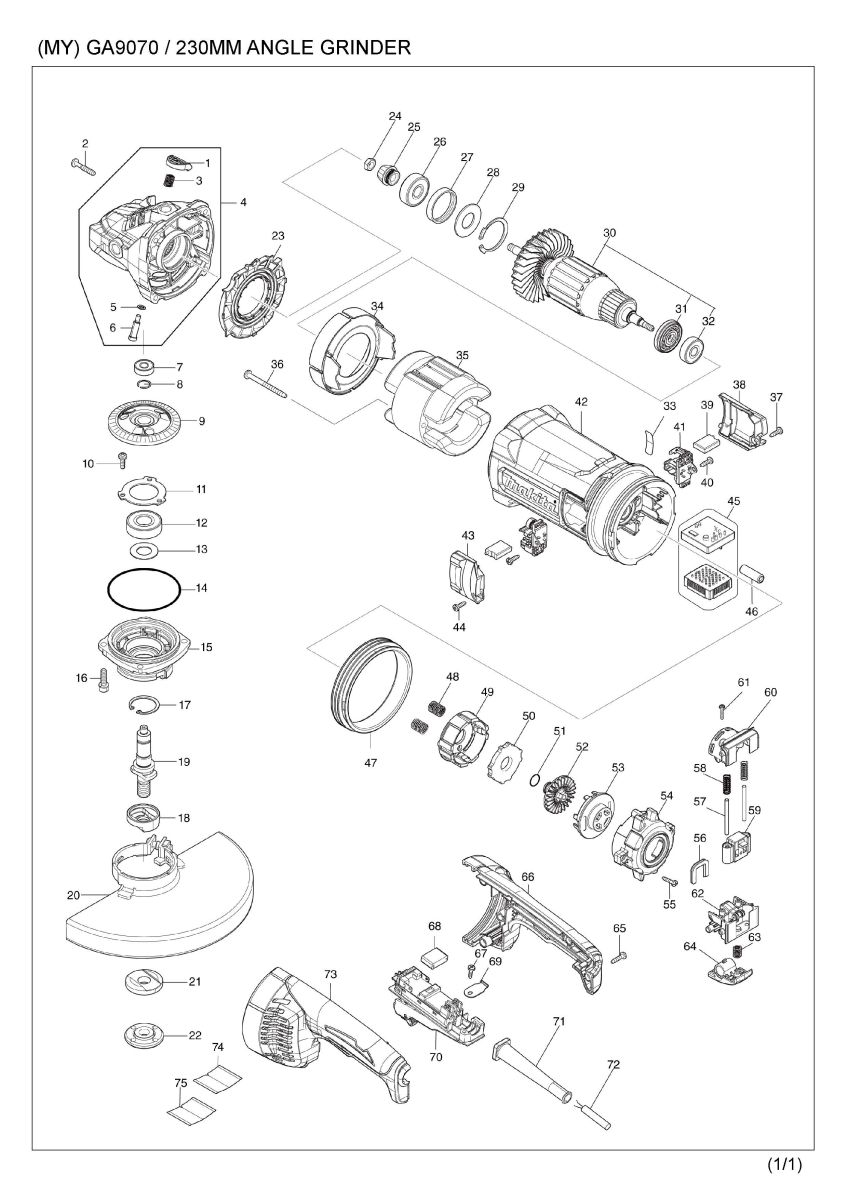

Part Diagram
Total: 87 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 456247-8 | PIN CAP | 1 | |
2 | 266553-1 | TAPPING SCREW 5X30 | 4 | |
3 | 234391-9 | COMPRESSION SPRING 8 | 1 | |
4 | 140Y89-7 | GEAR HOUSING COMPLETE | 1 | |
C10 | 263002-9 | RUBBER PIN 4 | 1 | |
C20 | 262118-7 | FELT RING 18 | 1 | |
D10 | INC. 1,3,5,6 | |||
5 | 213026-5 | O RING 7 | 1 | |
6 | 256571-7 | SHOULDER PIN 7 | 1 | |
7 | 211032-4 | BALL BEARING 608ZZ | 1 | |
8 | 233925-5 | RING SPRING 13 | 1 | |
9 | 227653-2 | SPIRAL BEVEL GEAR 54 | 1 | |
10 | 265120-9 | PAN HEAD SCREW M5X16 | 3 | |
11 | 285741-1 | BEARING RETAINER 50 | 1 | |
12 | 211278-2 | BALL BEARING 6203DDW | 1 | |
13 | 267487-1 | FLAT WASHER 17 | 1 | |
14 | 213760-7 | O RING 78 | 1 | |
15 | 312A97-6 | BEARING BOX | 1 | |
16 | 265541-5 | HEX. SOCKET HEAD BOLT M6X22 | 4 | |
17 | 962151-6 | RETAINING RING R-32 | 1 | |
18 | 310800-3 | LEAD FLANGE | 1 | |
19 | 327762-8 | SPINDLE | 1 | |
20 | 122891-0 | WHEEL COVER 230K ASSEMBLY | 1 | |
C10 | 213017-6 | O RING 6 | 1 | |
C20 | 265198-2 | (+)PAN HEAD SCREW M8X25 | 1 | |
21 | 224447-6 | INNER FLANGE 42B | 1 | |
22 | 224485-8 | LOCK NUT 14-45 | 1 | |
23 | 456238-9 | DIFFUSER | 1 | |
24 | 252194-9 | HEX. NUT M8 | 1 | |
25 | 227652-4 | SPIRAL BEVEL GEAR 13 | 1 | |
26 | 211132-0 | BALL BEARING 6301DDW | 1 | |
27 | 262085-6 | RUBBER RING 38 | 1 | |
28 | 267299-2 | FLAT WASHER 20 | 1 | |
29 | 962211-4 | RETAINING RING R-42 | 1 | |
30 | 511A14-5 | ARMATURE ASS'Y 220-240V | 1 | |
C10 | 240161-6 | FAN 86 | 1 | |
D10 | INC. 31,32 | |||
31 | 681025-9 | INSULATION WASHER | 1 | |
32 | 210267-4 | BALL BEARING 6200DDW | 1 | |
33 | 811P30-0 | GA9070 SERIAL NO. LABEL | 1 | |
34 | 456239-7 | BAFFLE PLATE | 1 | |
35 | 621924-3 | FIELD 240V | 1 | |
36 | 266044-2 | TAPPING SCREW 5X60 | 2 | |
37 | 266385-6 | TAPPING SCREW 4X14 | 1 | |
38 | 183T24-2 | BRUSH HOLDER COVER SET | 1 | |
D10 | INC. 43 | |||
39 | 191T31-1 | CARBON BRUSH SET | 1 | |
40 | 266385-6 | TAPPING SCREW 4X14 | 2 | |
41 | 644001-4 | BRUSH HOLDER | 2 | |
42 | 413343-5 | MOTOR HOUSING | 1 | |
43 | 183T24-2 | BRUSH HOLDER COVER SET | 1 | |
D10 | INC. 38 | |||
44 | 266385-6 | TAPPING SCREW 4X14 | 1 | |
45 | 620D47-8 | CONTROLLER | 1 | |
47 | 422671-7 | VIBRATION PROOF RUBBER | 1 | |
48 | 232677-5 | COMPRESSION SPRING 10 | 2 | |
49 | 312A98-4 | SHOE HOLDER | 1 | |
50 | 422672-5 | BRAKE SHOE | 1 | |
51 | 213118-0 | O RING 12 | 1 | |
52 | 313360-4 | FAN 45 | 1 | |
53 | 413388-3 | SHOE HOLDER CAP | 1 | |
54 | 140Y86-3 | SHOE HOLDER COVER COMPLETE | 1 | |
C10 | 263027-3 | RUBBER PIN 4 | 2 | |
55 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
56 | 422669-4 | LINK SEAL | 1 | |
57 | 256225-6 | PIN 4 | 2 | |
58 | 232676-7 | COMPRESSION SPRING 7 | 2 | |
59 | 140Y87-1 | SLIDE RALL COMPLETE | 1 | |
60 | 413381-7 | UPPER LINK CASE | 1 | |
61 | 266130-9 | TAPPING SCREW BIND PT 3X16 | 2 | |
62 | 140Y88-9 | LOWER LINK CASE COMPLETE | 1 | |
63 | 233375-4 | COMPRESSION SPRING 7 | 1 | |
64 | 413389-1 | LOCK BUTTON | 1 | |
65 | 266326-2 | TAPPING SCREW 4X18 | 4 | |
66 | 183T22-6 | HANDLE SET | 1 | |
D10 | INC. 73 | |||
67 | 266385-6 | TAPPING SCREW 4X14 | 1 | |
69 | 687169-3 | STRAIN RELIEF | 1 | |
70 | 632S39-5 | SWITCH UNIT | 1 | |
71 | 682573-1 | CORD GUARD 10 | 1 | |
72 | 692607-2 | POWER SUPPLY CORD 1.5-2-2.5 | 1 | |
73 | 183T22-6 | HANDLE SET | 1 | |
D10 | INC. 66 | |||
74 | 811P26-1 | GA9070 NAME PLATE | 1 | |
75 | 8037A3-0 | CLEAR LABEL | 1 | |
A01 | 143486-6 | GRIP 37 COMPLETE | 1 | |
A02 | 782034-2 | LOCK NUT WRENCH 35 | 1 |
