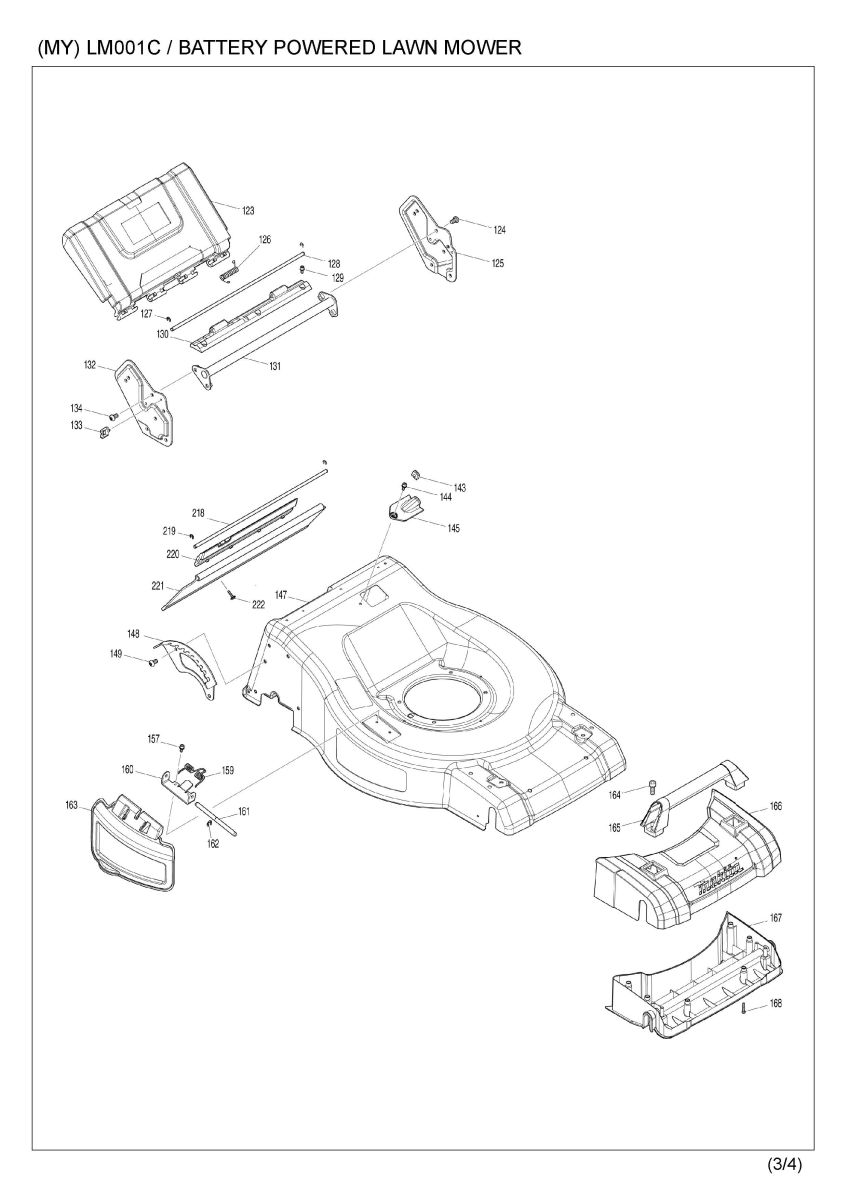

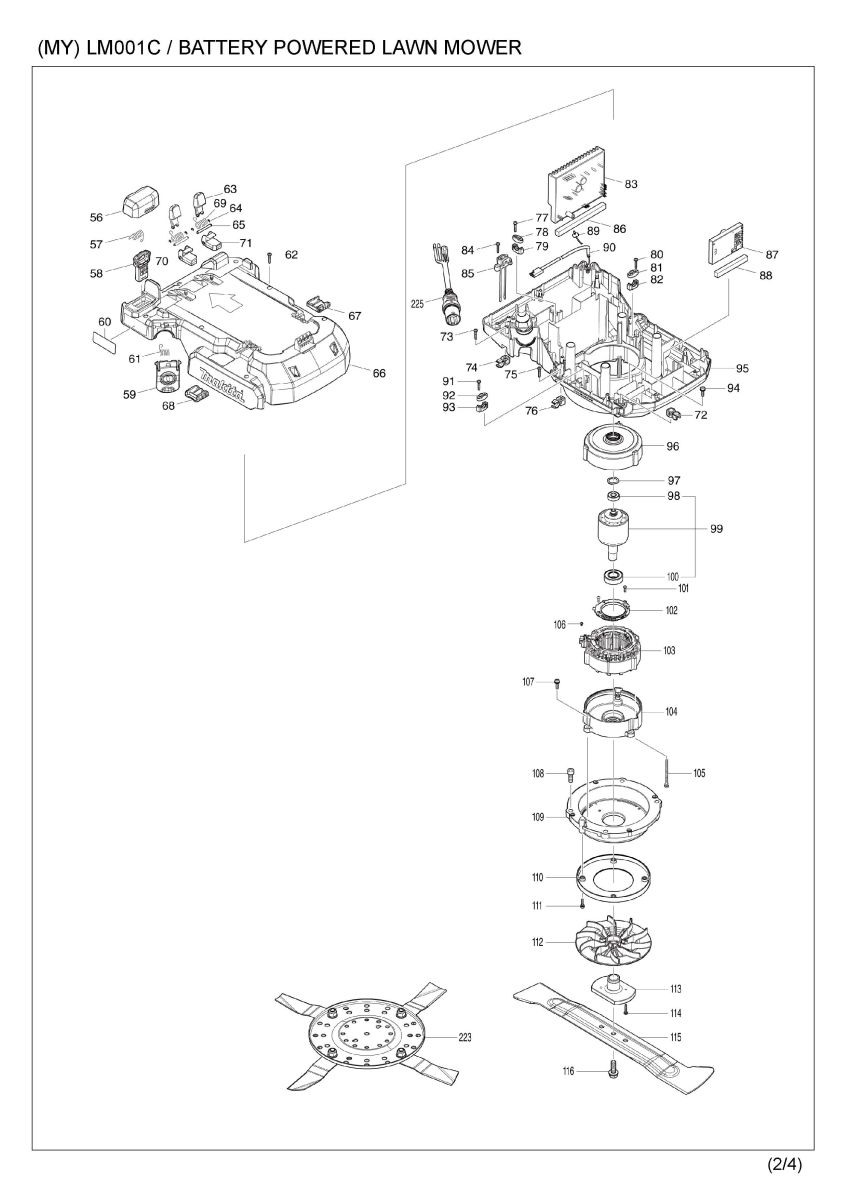

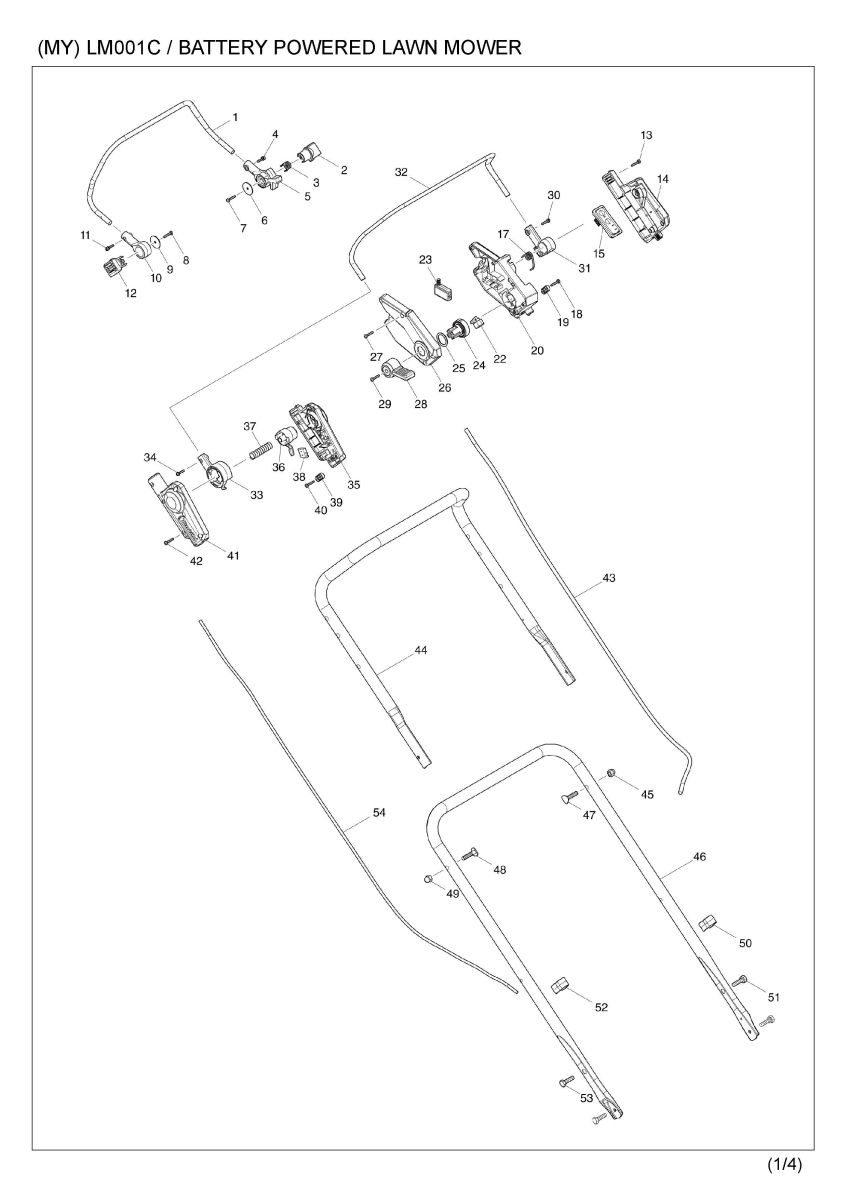

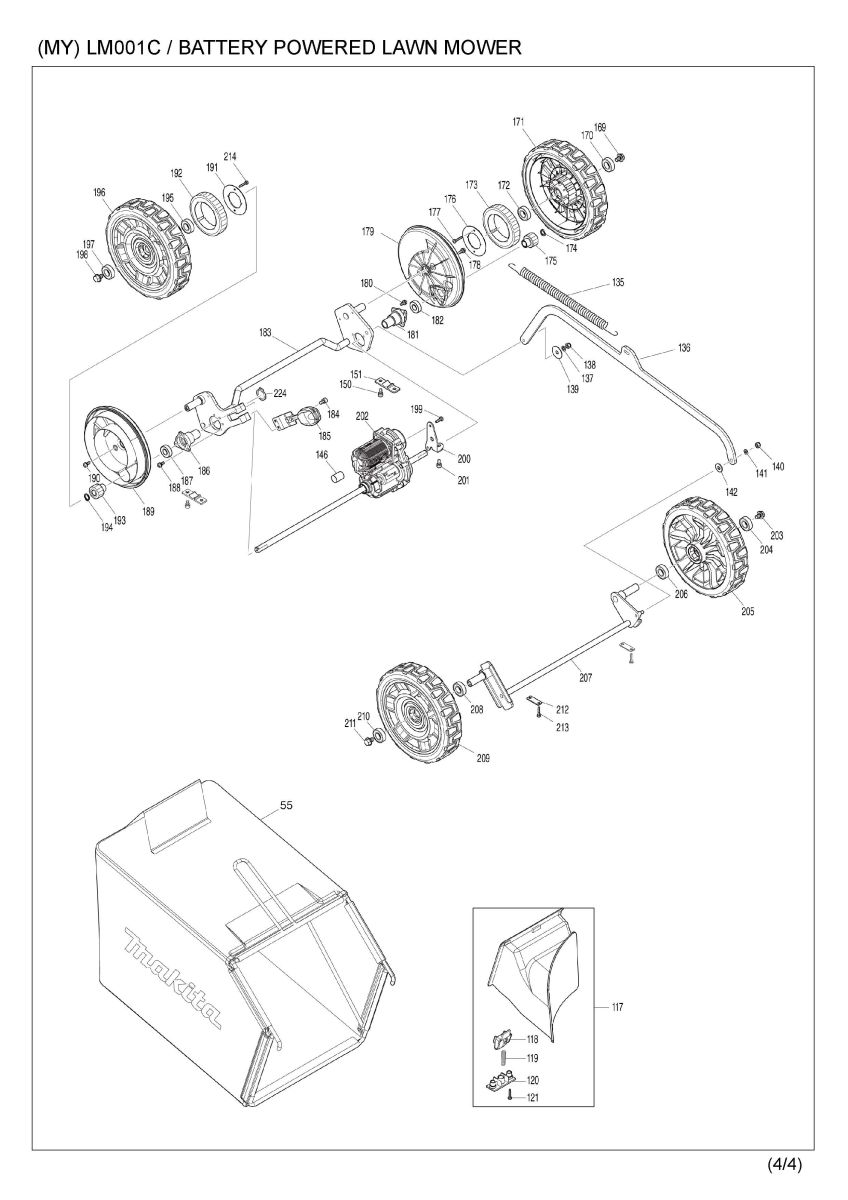

Part Diagram
Total: 233 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 327425-6 | DRIVING LEVER | 1 | |
002 | 459859-6 | DRIVING LEVER HOLDER | 1 | |
003 | 232566-4 | TORSION SPRING 12 | 1 | |
004 | 911138-5 | P.H.SCREW M4X20 WITH WR | 1 | |
005 | 459864-3 | DRIVING LEVER SUPPORT L | 1 | |
C10 | 931102-0 | HEX. NUT M4 | 1 | |
006 | 267136-0 | FLAT WASHER 5 | 1 | |
007 | 266424-2 | TAPPING SCREW 4X20 | 1 | |
008 | 266424-2 | TAPPING SCREW 4X20 | 1 | |
009 | 267136-0 | FLAT WASHER 5 | 1 | |
010 | 459858-8 | DRIVING LEVER SUPPORT R | 1 | |
C10 | 931102-0 | HEX. NUT M4 | 1 | |
011 | 911138-5 | P.H.SCREW M4X20 WITH WR | 1 | |
012 | 459859-6 | DRIVING LEVER HOLDER | 1 | |
013 | 266424-2 | TAPPING SCREW 4X20 | 6 | |
014 | 183S75-9 | SWITCH BOX SET | 1 | |
D10 | INC. 26 | |||
015 | 141C58-9 | SWITCH CIRCUIT COMPLETE | 1 | |
C10 | 8031N1-9 | SWITCH LABEL | 1 | |
017 | 232575-3 | TORSION SPRING 12 | 1 | |
018 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
019 | 687123-7 | STRAIN RELIEF | 1 | |
020 | 413824-9 | SWITCH BOX | 1 | |
022 | 620415-1 | SUB CONTROLLER | 1 | |
023 | 651083-9 | SWITCH C3XA-1PSPM | 1 | |
024 | 459866-9 | SPEED LEVER HOLDER | 1 | |
025 | 213897-0 | O-RING 26 | 1 | |
026 | 183S75-9 | SWITCH BOX SET | 1 | |
D10 | INC. 14 | |||
027 | 266424-2 | TAPPING SCREW 4X20 | 5 | |
028 | 459865-1 | SPEED LEVER | 1 | |
029 | 266424-2 | TAPPING SCREW 4X20 | 1 | |
030 | 911138-5 | P.H.SCREW M4X20 WITH WR | 1 | |
031 | 459863-5 | SWITCH LEVER SUPPORT L | 1 | |
C10 | 931102-0 | HEX. NUT M4 | 1 | |
032 | 327424-8 | SWITCH LEVER | 1 | |
033 | 459856-2 | SWITCH LEVER SUPPORT R | 1 | |
C10 | 931102-0 | HEX. NUT M4 | 1 | |
034 | 911138-5 | P.H.SCREW M4X20 WITH WR | 1 | |
035 | 183P40-0 | LEVER BOX SET | 1 | |
C10 | 8007C6-9 | INDICATION LABEL | 1 | |
D10 | INC. 41 | |||
036 | 459857-0 | LOCK OFF BUTTON | 1 | |
037 | 231227-3 | COMPRESSION SPRING 15 | 1 | |
038 | 632E26-0 | SWITCH UNIT | 1 | |
039 | 687124-5 | STRAIN RELIEF | 1 | |
040 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
041 | 183P40-0 | LEVER BOX SET | 1 | |
C10 | 8007C6-9 | INDICATION LABEL | 1 | |
D10 | INC. 35 | |||
042 | 266424-2 | TAPPING SCREW 4X20 | 6 | |
043 | 699162-5 | POWER SUPPLY CORD UNIT | 1 | |
044 | 327421-4 | HANDLE UPPER | 1 | |
045 | 252278-3 | HEX. CAP NUT M8 | 1 | |
046 | 327422-2 | HANDLE LOWER | 1 | |
047 | 265A62-3 | FLAT HEAD BOLT M8X38 | 1 | |
048 | 265A62-3 | FLAT HEAD BOLT M8X38 | 1 | |
049 | 252278-3 | HEX. CAP NUT M8 | 1 | |
050 | 459905-5 | CLAMP | 1 | |
051 | 921451-3 | HEX. BOLT M8X30 | 2 | |
052 | 459905-5 | CLAMP | 1 | |
053 | 921451-3 | HEX. BOLT M8X30 | 2 | |
054 | 699142-1 | POWER SUPPLY CORD UNIT | 1 | |
055 | 127412-3 | GRASS CATCHER ASSEMBLY | 1 | |
055-1 | 122B20-7 | GRASS CATCHER ASSEMBLY | 1 | |
C10 | 162976-0 | GRASS CATCHER | 1 | |
C20 | 327866-6 | GRASS CATCHER BRACKET | 1 | |
056 | 413409-1 | KEY COVER | 1 | |
057 | 232681-4 | TORSION SPRING 4 | 1 | |
058 | 643535-4 | KEY | 1 | |
059 | 413408-3 | COVER | 1 | |
060 | 811E55-8 | LM001C NAME PLATE | 1 | |
061 | 232681-4 | TORSION SPRING 4 | 1 | |
062 | 266424-2 | TAPPING SCREW 4X20 | 9 | |
063 | 413413-0 | LEVER | 2 | |
064 | 961017-7 | STOP RING E-3 | 4 | |
065 | 327834-9 | ROD 4 | 2 | |
066 | 141D09-8 | COWLING UPPER COMPLETE | 1 | |
C10 | 8031N2-7 | CAUTION LABEL | 1 | |
C20 | 8031N3-5 | INDICATION LABEL | 1 | |
067 | 413432-6 | LATCH B | 1 | |
068 | 413432-6 | LATCH B | 1 | |
069 | 232681-4 | TORSION SPRING 4 | 2 | |
070 | 312B03-7 | HOOK R | 1 | |
071 | 312B02-9 | HOOK L | 1 | |
072 | 413613-2 | HOLDER | 1 | |
073 | 266424-2 | TAPPING SCREW 4X20 | 1 | |
074 | 413613-2 | HOLDER | 1 | |
075 | 266424-2 | TAPPING SCREW 4X20 | 1 | |
076 | 413613-2 | HOLDER | 1 | |
077 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
078 | 687123-7 | STRAIN RELIEF | 1 | |
079 | 687051-6 | STRAIN RELIEF | 1 | |
080 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
081 | 687124-5 | STRAIN RELIEF | 1 | |
082 | 687051-6 | STRAIN RELIEF | 1 | |
083 | 620E76-7 | CONTROLLER | 1 | |
084 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
085 | 638A15-9 | LEAD UNIT | 1 | |
086 | 422529-0 | SPONGE B | 1 | |
087 | 620E95-3 | CONTROLLER | 1 | |
088 | 422528-2 | SPONGE A | 1 | |
089 | 620C94-3 | LED CIRCUIT | 1 | |
090 | 699145-5 | POWER SUPPLY CORD UNIT | 1 | |
091 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
092 | 687124-5 | STRAIN RELIEF | 1 | |
093 | 687051-6 | STRAIN RELIEF | 1 | |
094 | 911233-1 | PAN HEAD SCREW M5X20 | 4 | |
095 | 136404-1 | COWLING LOWER ASSY | 1 | |
D10 | INC. 86,88 | |||
096 | 319869-4 | MOTOR HOUSING UPPER | 1 | |
097 | 253455-0 | WAVE WASHER 19 | 1 | |
098 | 210141-6 | BALL BEARING 6000DDW | 1 | |
099 | 519606-8 | ROTOR ASS'Y | 1 | |
D10 | INC. 98,100 | |||
100 | 211387-7 | BALL BEARING 6004LLU | 1 | |
101 | 265B29-7 | TAPPING SCREW PT 2X8 | 2 | |
102 | 620B88-2 | CONTROLLER B | 1 | |
103 | 629465-3 | STATOR | 1 | |
104 | 319870-9 | MOTOR HOUSING LOWER | 1 | |
105 | 911691-1 | PAN HEAD SCREW M5X70 | 3 | |
106 | 652031-1 | PAN HEAD SCREW M3X6 | 3 | |
107 | 911233-1 | PAN HEAD SCREW M5X20 | 4 | |
108 | 922441-9 | HEX. SOCKET HEAD BOLT M8X25 | 4 | |
109 | 319867-8 | MOTOR BRACKET | 1 | |
110 | 459853-8 | BAFFLE PLATE | 1 | |
111 | 911126-2 | PAN HEAD SCREW M4X16 | 4 | |
112 | 240205-2 | FAN 170 | 1 | |
113 | 319868-6 | BLADE SUPPORT | 1 | |
114 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
115 | 191D52-7 | BLADE 530 SET | 1 | |
116 | 265A69-9 | HEX. BOLT M10X35 WITH WG | 1 | |
117 | 127516-1 | MULCHING PLUG ASSEMBLY | 1 | |
D10 | INC. 118-121 | |||
118 | 459884-7 | LOCK LEVER | 1 | |
119 | 231401-3 | COMPRESSION SPRING 7 | 1 | |
120 | 459885-5 | LOCK LEVER SUPPORT | 1 | |
121 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
123 | 140R96-8 | REAR FLAP COMPLETE | 1 | |
C10 | 8007P8-6 | CAUTION LABEL | 1 | |
124 | 265B20-5 | HEX.SOCKET BUTTON HEAD BOLT M8 | 4 | |
125 | 347579-3 | HANDLE BRACKET L | 1 | |
126 | 233597-6 | TORSION SPRING 8 | 1 | |
127 | 961018-5 | STOP RING E-5 | 2 | |
128 | 327418-3 | ROD 6 | 1 | |
129 | 922213-2 | H.S.H.BOLT M5X12 WITH WR | 3 | |
130 | 459877-4 | REAR FLAP HOLDER PLATE | 1 | |
131 | 162692-4 | REAR GRIP | 1 | |
132 | 347578-5 | HANDLE BRACKET R | 1 | |
133 | 451825-9 | CLAMP | 1 | |
134 | 265B20-5 | HEX.SOCKET BUTTON HEAD BOLT M8 | 4 | |
135 | 232628-8 | TENSION SPRING 16 | 1 | |
135-1 | 232711-1 | TENSION SPRING 15 | 1 | |
136 | 347580-8 | CONNECTING ROD | 1 | |
137 | 941151-9 | FLAT WASHER 6 | 1 | |
138 | 252014-7 | HEX. LOCK NUT M6-10 | 1 | |
139 | 267216-2 | FLAT WASHER 8 | 1 | |
140 | 252014-7 | HEX. LOCK NUT M6-10 | 1 | |
141 | 941151-9 | FLAT WASHER 6 | 1 | |
142 | 253762-1 | FLAT WASHER 8 | 1 | |
143 | 422526-6 | GROMMET | 1 | |
144 | 922213-2 | H.S.H.BOLT M5X12 WITH WR | 1 | |
145 | 459880-5 | LEAD COVER | 1 | |
146 | 683A20-1 | POLYOLEFIN TUBE | 1 | |
147 | 141D12-9 | DECK COMPLETE | 1 | |
C10 | 8031N4-3 | CAUTION LABEL | 1 | |
148 | 347582-4 | HEIGHT ADJUST PLATE | 1 | |
149 | 265B20-5 | HEX.SOCKET BUTTON HEAD BOLT M8 | 2 | |
150 | 922311-2 | HEX. SOCKET HEAD BOLT M6X12 | 4 | |
151 | 313290-9 | REAR SHAFT HOLDER COVER | 2 | |
157 | 922213-2 | H.S.H.BOLT M5X12 WITH WR | 2 | |
159 | 232567-2 | TORSION SPRING 9 | 1 | |
160 | 347584-0 | SIDE DISCHARGE PLATE | 1 | |
161 | 327420-6 | ROD 8 | 1 | |
162 | 961013-5 | STOP RING E-7 | 1 | |
163 | 459886-3 | SIDE DISCHARGE COVER | 1 | |
164 | 922441-9 | HEX. SOCKET HEAD BOLT M8X25 | 2 | |
165 | 459870-8 | FRONT GRIP | 1 | |
166 | 459871-6 | FRONT COVER | 1 | |
167 | 459872-4 | DECK UNDER COVER | 1 | |
168 | 266424-2 | TAPPING SCREW 4X20 | 6 | |
169 | 265324-3 | HEX. FLANGE HEAD BOLT M8X12 | 1 | |
170 | 211247-3 | BALL BEARING 6002DDW | 1 | |
171 | 127513-7 | REAR WHEEL ASSEMBLY | 1 | |
172 | 211247-3 | BALL BEARING 6002DDW | 1 | |
173 | 226941-4 | SPUR GEAR 49 | 1 | |
174 | 961052-5 | RETAINING RING S-12 | 1 | |
175 | 226940-6 | SPUR GEAR 12 | 1 | |
176 | 347586-6 | GEAR HOLDER PLATE | 1 | |
177 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
178 | 911213-7 | PAN HEAD SCREW M5X12 | 2 | |
179 | 459867-7 | WHEEL CAP | 1 | |
180 | 911213-7 | PAN HEAD SCREW M5X12 | 3 | |
181 | 327426-4 | REAR SHAFT HOLDER | 1 | |
182 | 210163-6 | BALL BEARING 6001DDW | 1 | |
183 | 162689-3 | REAR SHAFT | 1 | |
184 | 922311-2 | HEX. SOCKET HEAD BOLT M6X12 | 2 | |
185 | 162694-0 | HEIGHT ADJUST LEVER COMPLETE | 1 | |
186 | 313369-6 | REAR SHAFT HOLDER R | 1 | |
187 | 210163-6 | BALL BEARING 6001DDW | 1 | |
188 | 911213-7 | PAN HEAD SCREW M5X12 | 3 | |
189 | 459867-7 | WHEEL CAP | 1 | |
190 | 911213-7 | PAN HEAD SCREW M5X12 | 2 | |
191 | 347586-6 | GEAR HOLDER PLATE | 1 | |
192 | 226941-4 | SPUR GEAR 49 | 1 | |
193 | 226940-6 | SPUR GEAR 12 | 1 | |
194 | 961052-5 | RETAINING RING S-12 | 1 | |
195 | 211247-3 | BALL BEARING 6002DDW | 1 | |
196 | 127513-7 | REAR WHEEL ASSEMBLY | 1 | |
197 | 211247-3 | BALL BEARING 6002DDW | 1 | |
198 | 265324-3 | HEX. FLANGE HEAD BOLT M8X12 | 1 | |
199 | 266388-0 | TAPPING SCREW 5X16 | 2 | |
200 | 347585-8 | BRACKET | 1 | |
201 | 922311-2 | HEX. SOCKET HEAD BOLT M6X12 | 1 | |
202 | 127510-3 | DRIVE UNIT ASSEMBLY | 1 | |
203 | 265324-3 | HEX. FLANGE HEAD BOLT M8X12 | 1 | |
204 | 211247-3 | BALL BEARING 6002DDW | 1 | |
205 | 127514-5 | FRONT WHEEL ASSEMBLY | 1 | |
206 | 211247-3 | BALL BEARING 6002DDW | 1 | |
207 | 162688-5 | FRONT SHAFT | 1 | |
208 | 211247-3 | BALL BEARING 6002DDW | 1 | |
209 | 127514-5 | FRONT WHEEL ASSEMBLY | 1 | |
210 | 211247-3 | BALL BEARING 6002DDW | 1 | |
211 | 265324-3 | HEX. FLANGE HEAD BOLT M8X12 | 1 | |
212 | 341462-6 | PLATE | 2 | |
213 | 266424-2 | TAPPING SCREW 4X20 | 4 | |
214 | 266424-2 | TAPPING SCREW 4X20 | 2 | |
224 | 961059-1 | RETAINING RING (EXT) S-19 | 1 | |
225 | 699163-3 | POWER SUPPLY CORD UNIT | 1 | |
A01 | 327589-6 | ROD 6 | 1 | |
A02 | 782210-8 | SOCKET WRENCH 17 | 1 | |
A03 | 782212-4 | SOCKET WRENCH 13 | 1 | |
A04 | 459887-1 | SIDE DISCHARGE MOUTH | 1 |
