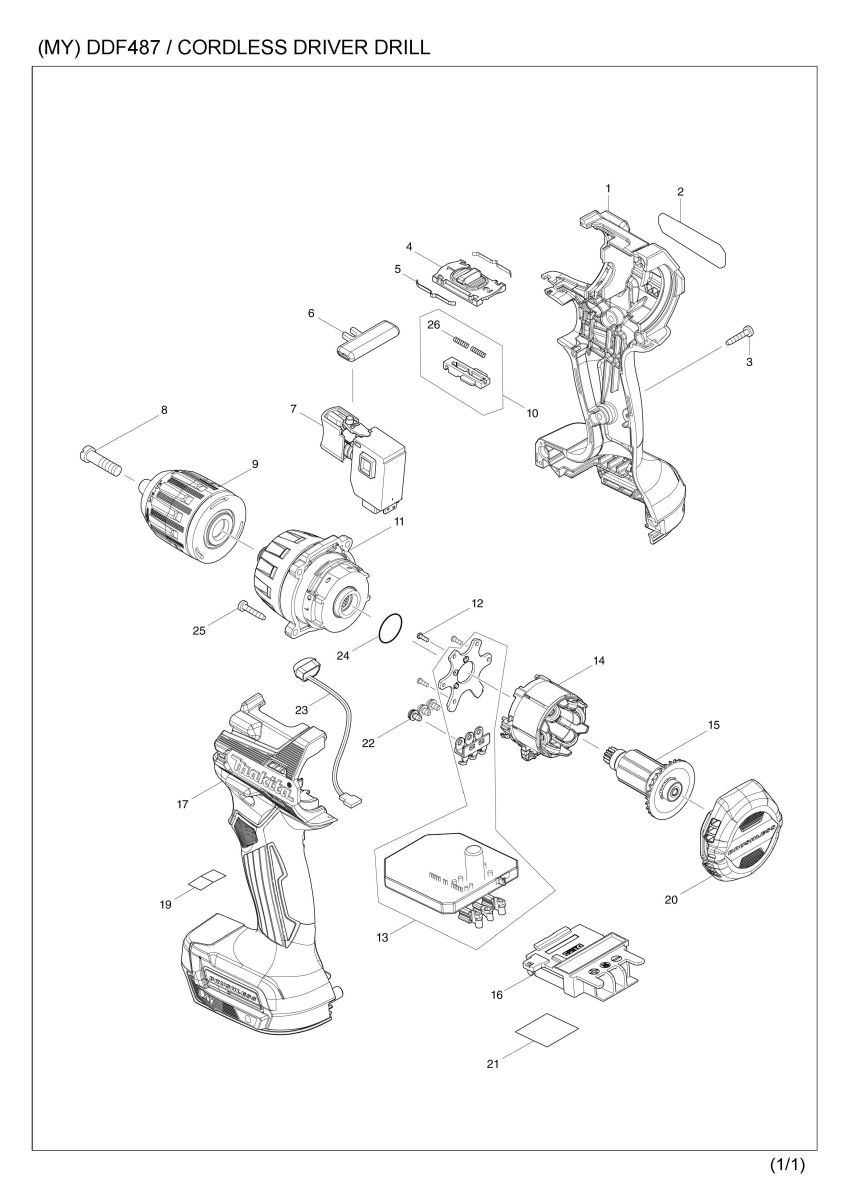

Part Diagram
Total: 46 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 183S07-6 | HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
C20 | 252126-6 | HEX. LOCK NUT M4-7 | 2 | |
D10 | INC. 17 | |||
002 | 858E10-9 | DDF487 NAME PLATE | 1 | |
003 | 266429-2 | TAPPING SCREW 3X16 | 7 | |
004 | 413310-0 | SPEED CHANGE LEVER | 1 | |
005 | 232493-5 | LEAF SPRING | 2 | |
006 | 419041-9 | F/R CHANGE LEVER | 1 | |
007 | 650689-0 | SWITCH C3JW-2B | 1 | |
008 | 251468-5 | - FLAT HEAD SCREW M6X22 | 1 | |
009 | 763256-3 | KEYLESS DRILL CHUCK 13 | 1 | |
010 | 127758-7 | CHANGE LEVER ASSEMBLY | 1 | |
D10 | INC. 26 | |||
011 | 127757-9 | GEAR ASSEMBLY | 1 | |
011-1 | 122B22-3 | GEAR ASSEMBLY | 1 | |
012 | 266490-9 | TAPPING SCREW PT 2X6 | 3 | |
013 | 620E45-8 | CONTROLLER | 1 | |
014 | 629A41-9 | STATOR | 1 | |
015 | 619671-8 | ROTOR | 1 | |
016 | 643874-2 | TERMINAL | 1 | |
017 | 183S07-6 | HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
C20 | 252126-6 | HEX. LOCK NUT M4-7 | 2 | |
D10 | INC. 1 | |||
020 | 413309-5 | REAR COVER | 1 | |
021 | 858E18-3 | DDF487 SERIAL NO. LABEL | 1 | |
022 | 652069-6 | FLAT HEAD SCREW M3X6 | 3 | |
023 | 620549-0 | LED CIRCUIT | 1 | |
024 | 213087-5 | O-RING 16.5 | 1 | |
024-1 | 213A10-6 | O-RING 16.5 | 1 | |
025 | 266429-2 | TAPPING SCREW 3X16 | 4 | |
026 | 233025-1 | COMPRESSION SPRING 2 | 2 | |
A01 | 251314-2 | + SCREW M4X12 | 1 | |
A02A | 346317-0 | HOOK | 1 | |
A02B | 346449-3 | HOOK | 1 | |
A03 | 784637-8 | +- BIT 2-45 | 1 | |
A04B | 821550-0 | CONNECTOR PLASTIC CASE (TYPE2) | 1 | |
C10 | 453974-8 | LATCH | 4 | |
A05B | 450128-8 | BATTERY COVER | 1 | |
A06B | ***DC18RC | DC18RC FAST CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A07B | 197254-9 | BATTERY BL1820B SET | 2 | |
A08B | 837670-0 | INNER TRAY | 1 | |
A09B | 8029F7-6 | DDF487RAJ INDICATION LABEL | 1 | |
A10B | 8029F8-4 | DDF487RAJ PLASTIC CASE LABEL | 2 |
