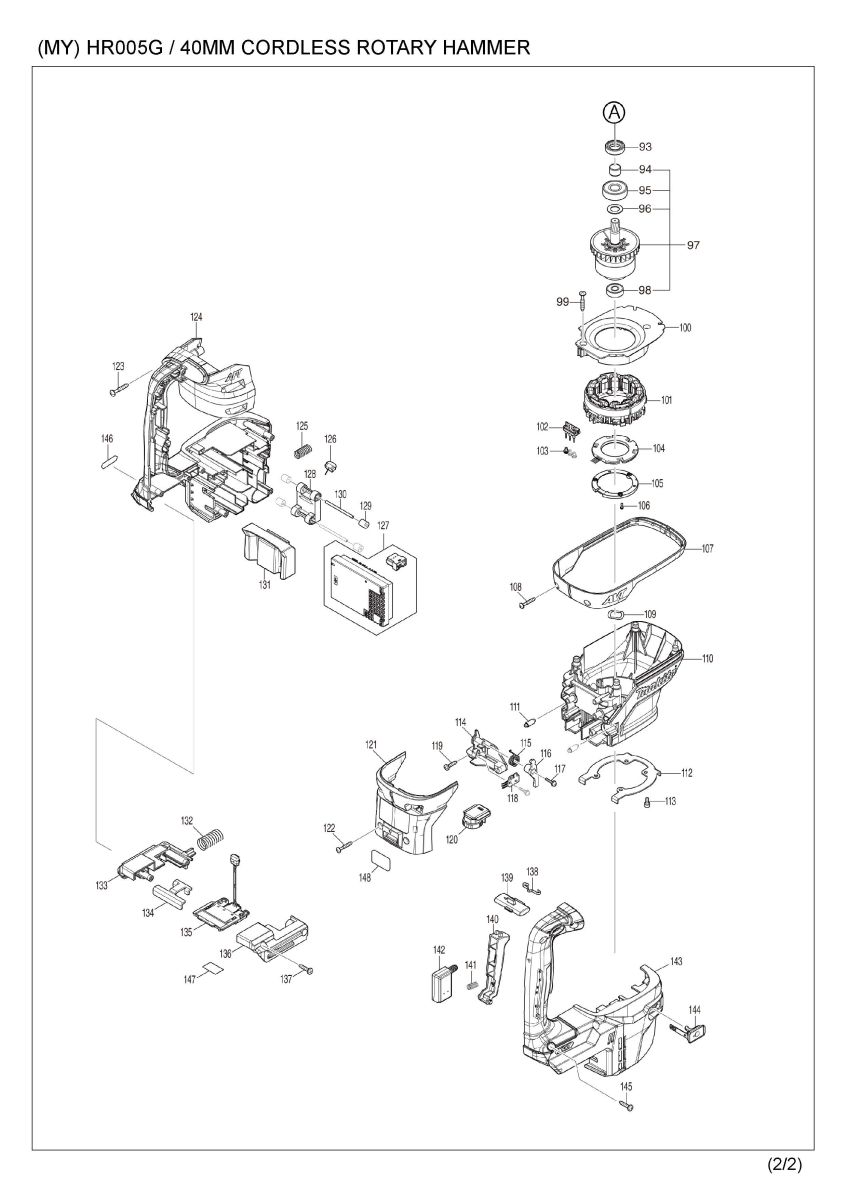

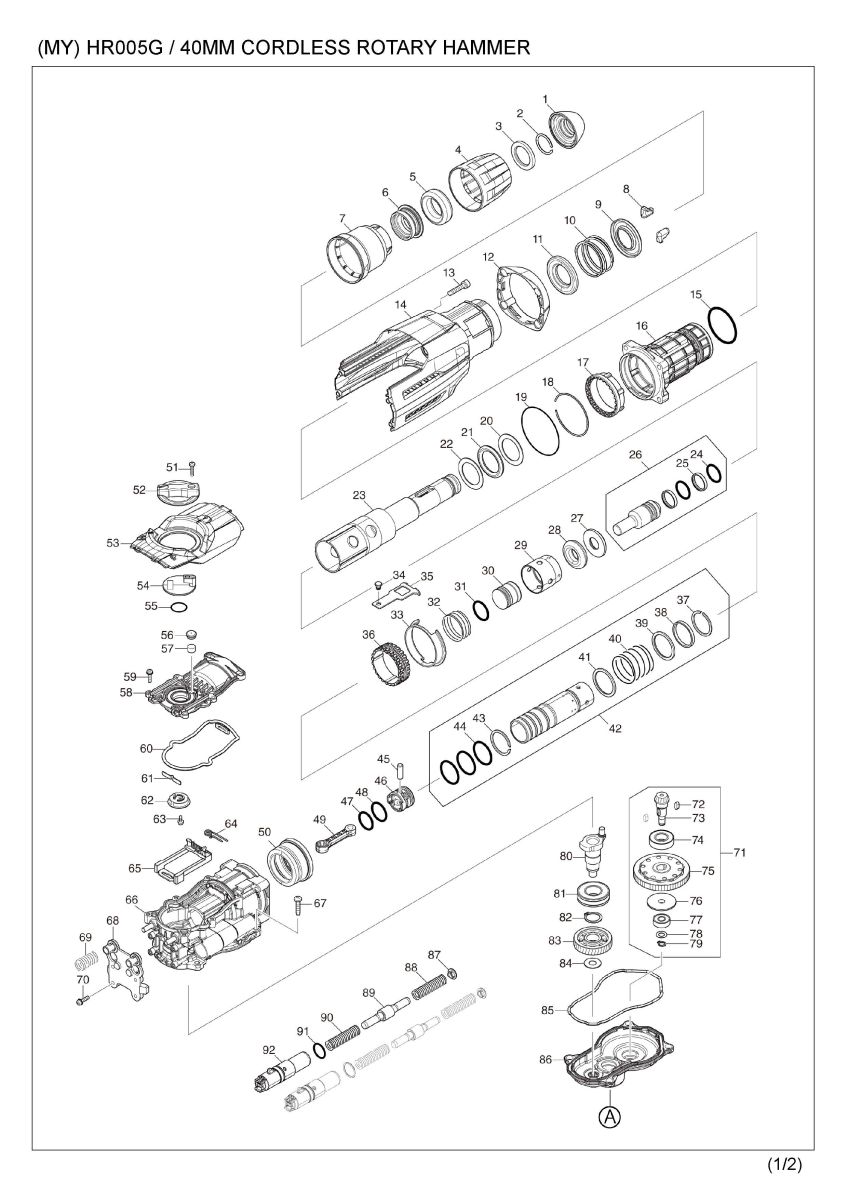

Part Diagram
Total: 182 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 286292-7 | TOOL HOLDER CAP | 1 | |
002 | 233948-3 | RING SPRING 25 | 1 | |
003 | 257308-5 | RING 28 | 1 | |
004 | 454330-5 | CHUCK COVER | 1 | |
005 | 262167-4 | RUBBER RING 30 | 1 | |
006 | 326272-2 | CHUCK RING | 1 | |
007 | 454331-3 | RELEASE COVER | 1 | |
008 | 310257-8 | TOOL RETAINER | 2 | |
009 | 346670-4 | SPRING GUIDE | 1 | |
010 | 234288-2 | COMPRESSION SPRING 46 | 1 | |
011 | 346670-4 | SPRING GUIDE | 1 | |
012 | 424560-2 | HOUSING CAP | 1 | |
013 | 922351-0 | HEX. SOCKET HEAD BOLT M6X30 | 4 | |
014 | 141957-7 | HOUSING COVER A COMPLETE | 1 | |
C10 | 810100-6 | CAUTION LABEL | 1 | |
015 | 213615-6 | O RING 46 | 1 | |
016 | 141956-9 | BARREL COMPLETE | 1 | |
C10 | 213490-0 | OIL SEAL 32 | 1 | |
C20 | 213492-6 | O-RING 32 | 1 | |
C30 | 233963-7 | RING SPRING 45 | 1 | |
017 | 454337-1 | LOCK SLEEVE | 1 | |
018 | 234290-5 | RING SPRING 59 | 1 | |
019 | 213707-1 | O RING 65 | 1 | |
020 | 267469-3 | FLAT WASHER 32 | 1 | |
021 | 262168-2 | RUBBER RING 32 | 1 | |
022 | 267469-3 | FLAT WASHER 32 | 1 | |
023 | 326268-3 | TOOL HOLDER | 1 | |
024 | 213317-4 | O RING 20 | 2 | |
025 | 213392-0 | FLUORIDE RING 25 | 2 | |
026 | 136377-8 | IMPACT BOLT ASSY | 1 | |
D10 | INC. 24,25 | |||
027 | 326274-8 | RING 17 | 1 | |
028 | 262166-6 | RUBBER RING 18 | 1 | |
029 | 454347-8 | SLIDE SLEEVE | 1 | |
030 | 326270-6 | STRIKER | 1 | |
031 | 213695-2 | O-RING 22 | 1 | |
032 | 234289-0 | COMPRESSION SPRING 33 | 1 | |
033 | 346673-8 | GUIDE RING | 1 | |
034 | 256548-2 | FLAT FILLISTER HEAD PIN 6 | 1 | |
035 | 346671-2 | LINK PLATE | 1 | |
036 | 313255-1 | DRIVING SLEEVE | 1 | |
037 | 257991-8 | RETAINING RING (EXT) WR-32.5 | 1 | |
038 | 257340-9 | RING 33 | 1 | |
039 | 267470-8 | FLAT WASHER 33 | 1 | |
040 | 234287-4 | COMPRESSION SPRING 34 | 1 | |
041 | 267470-8 | FLAT WASHER 33 | 1 | |
042 | 136378-6 | CYLINDER ASSY | 1 | |
D10 | INC. 37-41,43,44 | |||
043 | 257991-8 | RETAINING RING (EXT) WR-32.5 | 1 | |
044 | 213406-5 | O RING 30 | 3 | |
045 | 256197-5 | PIN 7 | 1 | |
046 | 419004-5 | PISTON | 1 | |
047 | 213379-2 | O RING 21 | 1 | |
048 | 213695-2 | O-RING 22 | 1 | |
049 | 454317-7 | CONNECTING ROD | 1 | |
050 | 227613-4 | SPIRAL BEVEL GEAR 26 | 1 | |
051 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
052 | 454326-6 | CHANGE LEVER | 1 | |
053 | 313325-6 | CRANK CAP COVER | 1 | |
054 | 454345-2 | CRANK LEVER | 1 | |
055 | 213262-3 | O RING 18 | 1 | |
056 | 424556-3 | FILTER CAP | 1 | |
057 | 443182-9 | FILTER | 1 | |
058 | 454319-3 | CRANK CAP | 1 | |
059 | 911128-8 | P.H.SCREW M4X16 WITH WR | 6 | |
060 | 424559-7 | SEAL RING B | 1 | |
061 | 232280-2 | LEAF SPRING | 1 | |
062 | 458100-4 | LINK LEVER | 1 | |
063 | 911511-9 | PAN HEAD SCREW M4X10 | 1 | |
064 | 233603-7 | TORSION SPRING 7 | 1 | |
065 | 454338-9 | LINK GUIDE | 1 | |
066 | 141953-5 | CRANK HOUSING A COMPLETE | 1 | |
067 | 266041-8 | TAPPING SCREW 5X25 | 4 | |
068 | 140Y51-2 | SPRING HOLDER COMPLETE | 1 | |
C10 | 422646-6 | CAP 10 | 2 | |
069 | 234282-4 | COMPRESSION SPRING 12 | 2 | |
070 | 911128-8 | P.H.SCREW M4X16 WITH WR | 4 | |
071 | 126290-8 | TORQUE LIMITER ASSEMBLY | 1 | |
D10 | INC. 72-79 | |||
072 | 254239-9 | KEY 4 | 2 | |
073 | 227612-6 | SPIRAL BEVEL GEAR 7 | 1 | |
074 | 211232-6 | BALL BEARING 6002LLU | 1 | |
075 | 141959-3 | TORQUE LIMITTER COMPLETE | 1 | |
076 | 324727-1 | SHOULDER WASHER 8 | 1 | |
077 | 210005-4 | BALL BEARING 608DDW | 1 | |
078 | 253215-0 | FLAT WASHER 8 | 1 | |
079 | 961004-6 | RETAINING RING (EXT) S-8 | 1 | |
080 | 326271-4 | CRANK SHAFT | 1 | |
081 | 210183-0 | BALL BEARING 6004LLU | 1 | |
082 | 961060-6 | RETAINING RING S-20 | 1 | |
083 | 227772-4 | HELICAL GEAR 37 | 1 | |
084 | 253180-3 | FLAT WASHER 10 | 1 | |
085 | 424558-9 | SEAL RING A | 1 | |
086 | 141955-1 | GEAR HOUSING COMPLETE | 1 | |
087 | 454342-8 | SPRING PLATE | 2 | |
088 | 234286-6 | COMPRESSION SPRING 11 | 2 | |
089 | 326273-0 | COUNTER WEIGHT | 2 | |
090 | 234286-6 | COMPRESSION SPRING 11 | 2 | |
091 | 213325-5 | O RING 19 | 2 | |
092 | 142289-5 | HOLDER COMPLETE | 2 | |
093 | 213231-4 | OIL SEAL 15 | 1 | |
094 | 331596-3 | SLEEVE 12 | 1 | |
095 | 211137-0 | BALL BEARING 6201LLU | 1 | |
096 | 253744-3 | FLAT WASHER 12 | 1 | |
097 | 519492-7 | ROTOR ASS'Y | 1 | |
D10 | INC. 94-96,98 | |||
097-1 | 519492-7 | ROTOR ASS'Y | 1 | |
D10 | INC. 94-96,98 | |||
098 | 210005-4 | BALL BEARING 608DDW | 1 | |
099 | 265999-8 | TAPPING SCREW 4X25 | 2 | |
100 | 458099-3 | BAFFLE PLATE | 1 | |
101 | 629335-6 | STATOR | 1 | |
102 | 632R64-0 | LEAD UNIT | 1 | |
103 | 652031-1 | PAN HEAD SCREW M3X6 | 3 | |
104 | 620D76-1 | CONTROLLER B | 1 | |
105 | 687B69-9 | STOPPER | 1 | |
106 | 266490-9 | TAPPING SCREW PT 2X6 | 3 | |
107 | 454348-6 | GUARD 40 | 1 | |
108 | 265999-8 | TAPPING SCREW 4X25 | 2 | |
109 | 267721-9 | WAVE WASHER 15 | 1 | |
110 | 458051-1 | MOTOR HOUSING | 1 | |
111 | 256380-4 | SHOULDER PIN 4-6 | 2 | |
112 | 347299-9 | GUIDE PLATE | 1 | |
113 | 922111-0 | HEX. SOCKET HEAD BOLT M4X10 | 4 | |
114 | 412951-9 | BASE | 1 | |
115 | 232643-2 | TORSION SPRING 13 | 1 | |
116 | 140W56-0 | LEVER COMPLETE | 1 | |
117 | 263046-9 | TAPPING SCREW 3X14 | 2 | |
118 | 620D75-3 | SENSOR CIRCUIT | 1 | |
119 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
120 | 620796-3 | DIAL CIRCUIT | 1 | |
121 | 140W55-2 | MOTOR HOUSING COVER COMPLETE | 1 | |
C10 | 422564-8 | SPONGE SHEET | 1 | |
C11 | 422730-7 | RUBBER SHEET | 1 | |
122 | 265999-8 | TAPPING SCREW 4X25 | 2 | |
123 | 265999-8 | TAPPING SCREW 4X25 | 4 | |
124 | 183R84-2 | HOUSING SET | 1 | |
D10 | INC. 143 | |||
125 | 232411-3 | COMPRESSION SPRING 8 | 1 | |
126 | 620549-0 | LED CIRCUIT | 1 | |
127 | 620D73-7 | CONTROLLER | 1 | |
128 | 620D74-5 | ACCELEROMETER CIRCUIT | 1 | |
129 | 422472-3 | SPONGE SLEEVE 3 | 4 | |
130 | 256886-2 | ROD 3 | 2 | |
131 | 422642-4 | CUSHION RUBBER | 1 | |
132 | 232650-5 | COMPRESSION SPRING 13 | 1 | |
133 | 183R85-0 | BATTERY HOLDER SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
D10 | INC. 136 | |||
134 | 346039-2 | SUPPORT PLATE | 1 | |
135 | 632P49-4 | TERMINAL UNIT | 1 | |
136 | 183R85-0 | BATTERY HOLDER SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
D10 | INC. 133 | |||
137 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
138 | 232152-1 | LEAF SPRING | 1 | |
139 | 412953-5 | TRIGGER LOCK | 1 | |
140 | 458097-7 | SWITCH LEVER | 1 | |
141 | 232418-9 | COMPRESSION SPRING 5 | 1 | |
142 | 651083-9 | SWITCH C3XA-1PSPM | 1 | |
143 | 183R84-2 | HOUSING SET | 1 | |
D10 | INC. 124 | |||
144 | 140F99-0 | CAP COMPLETE | 1 | |
C10 | 213218-6 | O RING 16 | 1 | |
C20 | 818H07-8 | CAP LABEL | 1 | |
145 | 265995-6 | TAPPING SCREW 4X18 | 8 | |
146 | 8012U4-2 | XGT LOGO LABEL | 1 | |
147 | 857X76-0 | HR005G SERIAL NO. LABEL | 1 | |
148 | 857X71-0 | HR005G NAME PLATE | 1 | |
A01 | 123138-5 | SIDE GRIP ASSEMBLY | 1 | |
A02 | 196792-8 | SIDE HANDLE 73 SET | 1 | |
A03 | 194683-7 | GREASE VESSEL SET | 1 | |
A04 | 821837-0 | PLASTIC CASE | 1 | |
A05 | 331955-1 | DEPTH GAUGE | 1 | |
A06 | 443122-7 | CLOTH | 1 | |
A08B | 412393-7 | BATTERY COVER | 2 | |
A09B | 191B26-6 | BATTERY BL4040 SET | 2 | |
A10B | ***DC40RA | DC40RA FAST CHARGER | 1 | |
D10 | COMPO-PARTS | |||
B01 | 191N29-2 | HAMMER SERVICE KIT | 1 | |
C10 | 181490-7 | HAMMER GREASE 30G | 2 | |
D10 | INC. 1,2,8,24,25,31,47,48 |
