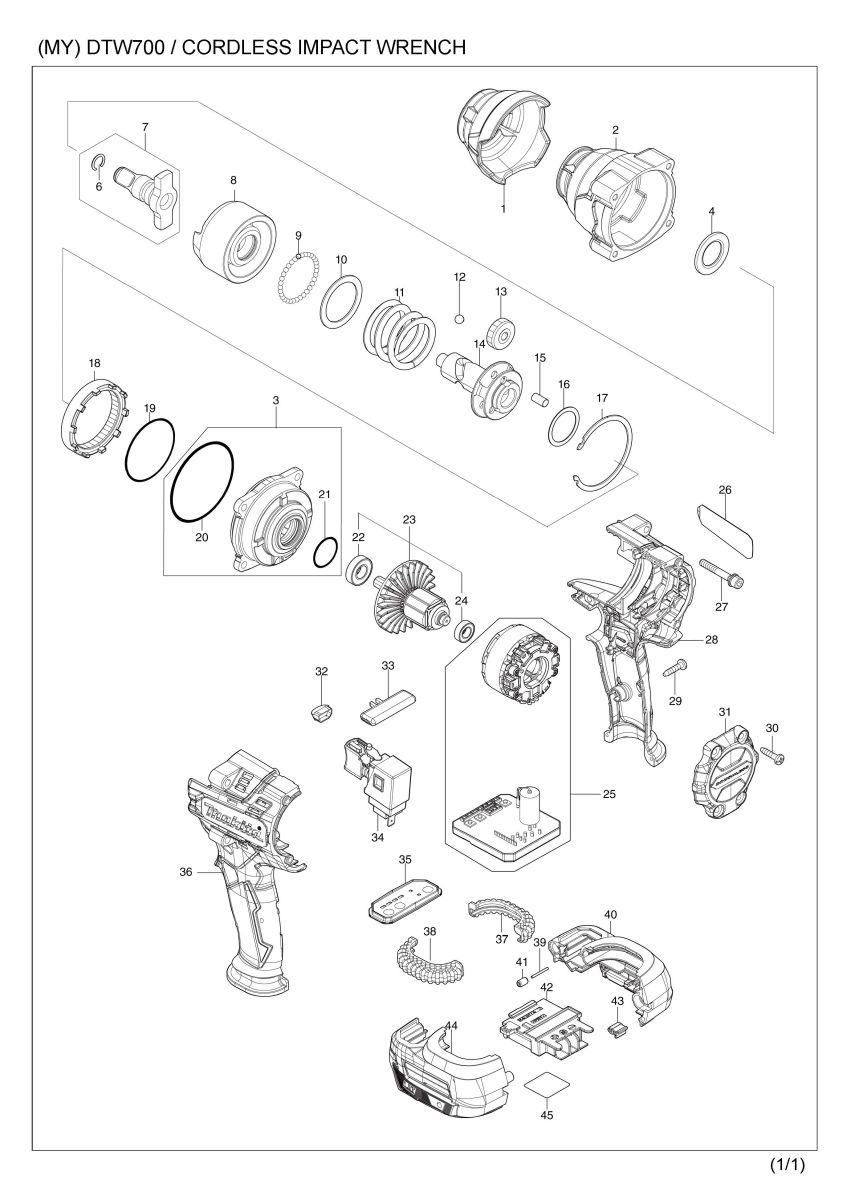

Part Diagram
Total: 69 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 422607-6 | BUMPER | 1 | |
2 | 140U47-9 | HAMMER CASE COMPLETE | 1 | |
3 | 136296-8 | INTERNAL GEAR CASE ASS'Y | 1 | |
3 | D10 | INC. 20,21 | ||
4 | 253481-9 | FLAT WASHER 20 | 1 | |
6 | 231907-1 | RING SPRING 10 | 1 | |
7 | 136256-0 | ANVIL ASS'Y | 1 | |
7 | D10 | INC. 6 | ||
8 | 327624-0 | HAMMER | 1 | |
9 | 216001-0 | STEEL BALL 3.5 | 33 | |
10 | 267340-1 | FLAT WASHER 32 | 1 | |
11 | 232629-6 | COMPRESSION SPRING 34 | 1 | |
12 | 216007-8 | STEEL BALL 6.4 | 2 | |
13 | 227813-6 | SPUR GEAR 21 | 3 | |
14 | 327623-2 | SPINDLE | 1 | |
15 | 256211-7 | PIN 6 | 3 | |
16 | 267494-4 | FLAT WASHER 25 | 1 | |
016-1 | 267127-1 | FLAT WASHER 26 | 1 | |
17 | 347722-4 | RETAINER | 1 | |
18 | 227814-4 | INTERNAL SPUR GEAR 48 | 1 | |
19 | 213624-5 | O RING 48 | 1 | |
20 | 213654-6 | O RING 60 | 1 | |
21 | 213961-7 | O RING 22 | 1 | |
22 | 210069-8 | BALL BEARING 6900DDW | 1 | |
23 | 519635-1 | ROTOR ASS'Y | 1 | |
23 | D10 | INC. 22,24 | ||
24 | 211343-7 | BALL BEARING 688ZZ | 1 | |
25 | 629A06-1 | STATOR COMPLETE | 1 | |
26 | 857M03-1 | DTW700 NAME PLATE | 1 | |
27 | 251476-6 | H.S.H.BOLT M5X35 WITH WR | 4 | |
28 | 183P88-2 | HOUSING SET | 1 | |
28 | D10 | INC. 36 | ||
29 | 266326-2 | TAPPING SCREW 4X18 | 7 | |
30 | 266326-2 | TAPPING SCREW 4X18 | 4 | |
31 | 412673-1 | REAR COVER | 1 | |
32 | 620549-0 | LED CIRCUIT | 1 | |
33 | 456268-0 | F/R CHANGE LEVER | 1 | |
34 | 140U03-9 | SWITCH COMPLETE | 1 | |
34 | C10 | 424774-3 | SWITCH COVER | 1 |
35 | 140U53-4 | SWITCH PLATE COMPLETE | 1 | |
35 | C10 | 8012S9-8 | SWITCH LABEL | 1 |
36 | 183P88-2 | HOUSING SET | 1 | |
36 | D10 | INC. 28 | ||
37 | 424773-5 | CUSHION RUBBER | 1 | |
38 | 424773-5 | CUSHION RUBBER | 1 | |
39 | 268284-8 | PIN 1.5 | 1 | |
40 | 183P89-0 | BATTERY HOUSING SET | 1 | |
40 | C10 | 263005-3 | RUBBER PIN 6 | 2 |
40 | C20 | 252126-6 | HEX. LOCK NUT M4-7 | 2 |
40 | D10 | INC. 44 | ||
41 | 263036-2 | RUBBER PIN 5 | 1 | |
42 | 643874-2 | TERMINAL | 1 | |
43 | 424517-3 | CUSHION | 1 | |
44 | 183P89-0 | BATTERY HOUSING SET | 1 | |
44 | C10 | 263005-3 | RUBBER PIN 6 | 2 |
44 | C20 | 252126-6 | HEX. LOCK NUT M4-7 | 2 |
44 | D10 | INC. 40 | ||
45 | 857M11-2 | DTW700 SERIAL NO. LABEL | 1 | |
A01 | 251314-2 | + SCREW M4X12 | 1 | |
A02 | 347723-2 | HOOK | 1 | |
A03B | ***DC18RC | DC18RC FAST CHARGER | 1 | |
A03B | D10 | COMPO-PARTS | ||
A04B | 450128-8 | BATTERY COVER | 1 | |
A05B | 197280-8 | BATTERY BL1850B SET | 2 | |
A06B | 821551-8 | CONNECTOR PLASTIC CASE (TYPE3) | 1 | |
A06B | C10 | 453974-8 | LATCH | 4 |
A07B | 837645-9 | INNER TRAY | 1 | |
A08B | 8019U3-6 | DTW700RTJ PLASTIC CASE LABEL | 2 | |
A09B | 8019U2-8 | DTW700RTJ INDICATION LABEL | 1 |
