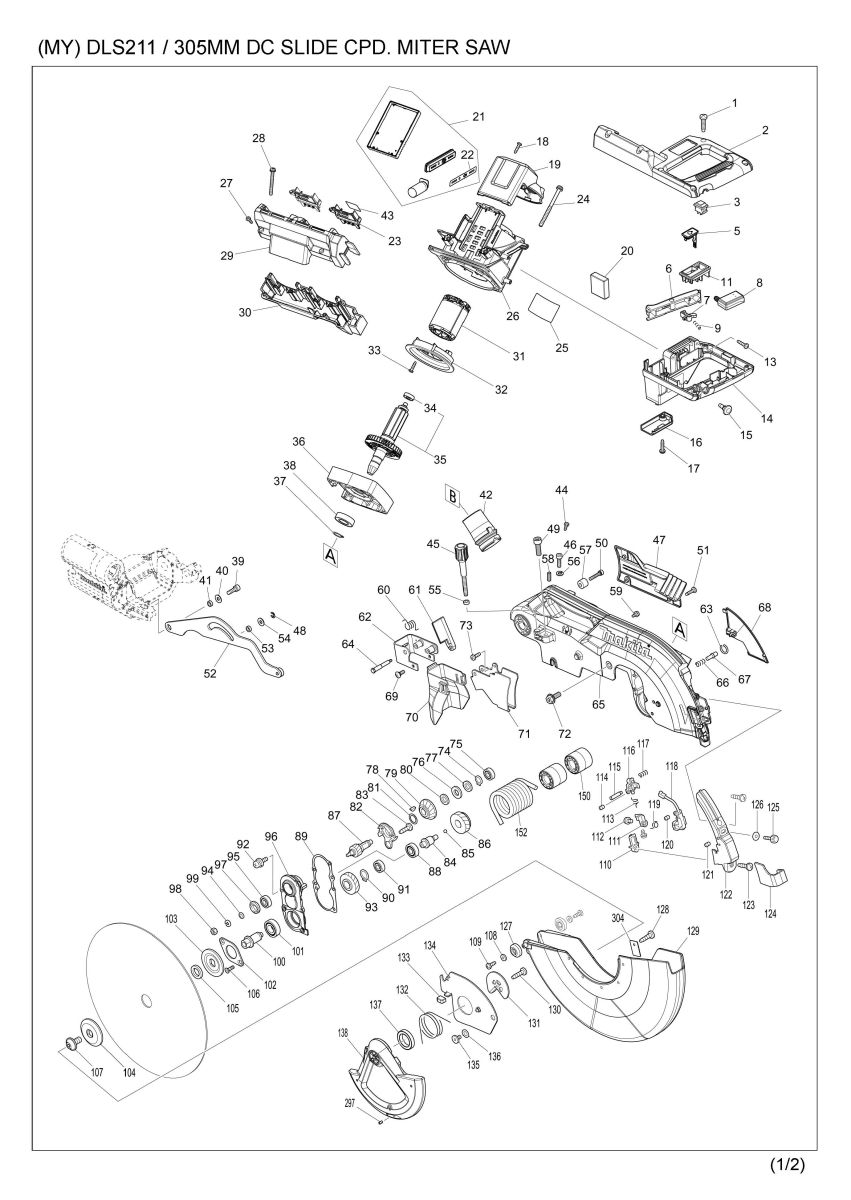

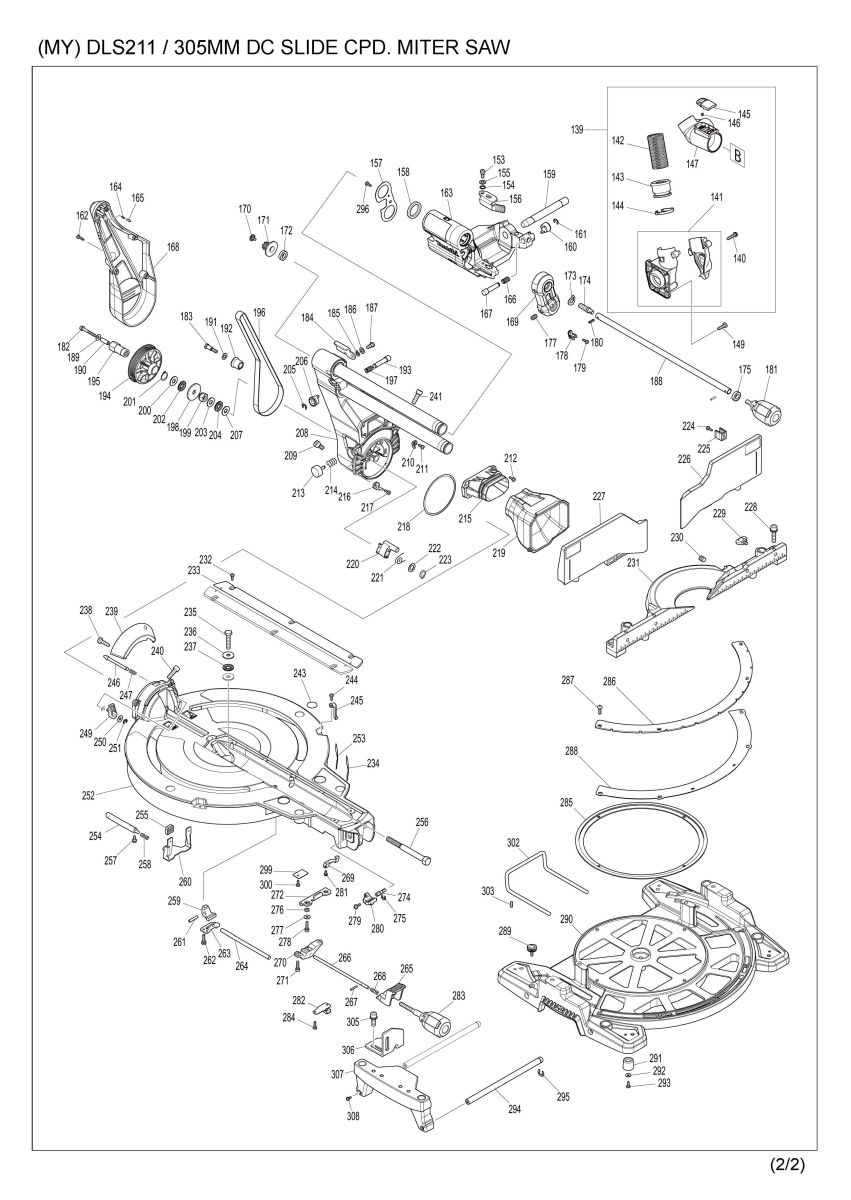

Part Diagram
Total: 343 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 265995-6 | TAPPING SCREW 4X18 | 6 | |
002 | 183H70-3 | HANDLE SET | 1 | |
C10 | 810486-8 | CAUTION LABEL | 1 | |
D10 | INC. 14 | |||
003 | 632L09-2 | SWITCH UNIT | 1 | |
005 | 140G30-2 | CAP COMPLETE | 1 | |
C10 | 213218-6 | O RING 16 | 1 | |
C11 | 213A05-9 | O-RING16 | 1 | |
C20 | 818H48-4 | CAP LABEL | 1 | |
006 | 457935-0 | SWITCH LEVER | 1 | |
007 | 416356-5 | LOCK-OFF LEVER | 1 | |
008 | 651083-9 | SWITCH C3XA-1PSPM | 1 | |
009 | 231026-3 | COMPRESSION SPRING 4 | 1 | |
011 | 458079-9 | SWITCH COVER | 1 | |
013 | 265995-6 | TAPPING SCREW 4X18 | 3 | |
014 | 183H70-3 | HANDLE SET | 1 | |
C10 | 810486-8 | CAUTION LABEL | 1 | |
D10 | INC. 2 | |||
015 | 451037-4 | SWITCH BUTTON | 1 | |
016 | 451000-7 | LEAD COVER HOLDER | 1 | |
017 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
018 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
019 | 457933-4 | REAR COVER | 1 | |
020 | 620742-6 | POWER SUPPLY CIRCUIT | 1 | |
021 | 620B81-6 | CONTROLLER COMPLETE | 1 | |
D10 | INC. 22 | |||
021-1 | 620H47-2 | CONTROLLER COMPLETE | 1 | |
D10 | INC. 22 | |||
021-2 | 620H47-2 | CONTROLLER COMPLETE | 1 | |
D10 | INC. 22 | |||
022 | 813T74-0 | INDICATION LABEL | 1 | |
023 | 643874-2 | TERMINAL | 2 | |
024 | 911948-0 | PAN HEAD SCREW M6X80 WITH WR | 4 | |
025 | 855P61-9 | DLS211 NAME PLATE | 1 | |
026 | 457906-7 | MOTOR HOUSING | 1 | |
027 | 265995-6 | TAPPING SCREW 4X18 | 3 | |
028 | 911273-9 | PAN HEAD SCREW M5X50 | 2 | |
029 | 183L40-6 | BATTERY HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 4 | |
D10 | INC. 30 | |||
030 | 183L40-6 | BATTERY HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 4 | |
D10 | INC. 29 | |||
031 | 629282-1 | STATOR | 1 | |
032 | 457934-2 | BAFFLE PLATE | 1 | |
032-1 | 413E35-6 | BAFFLE PLATE | 1 | |
033 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
034 | 211021-9 | BALL BEARING 607LLB | 1 | |
035 | 519554-1 | ROTOR ASS'Y | 1 | |
D10 | INC. 34 | |||
036 | 318471-0 | MOTOR BRACKET | 1 | |
037 | 961057-5 | RETAINING RING S-17 | 1 | |
038 | 210301-0 | BALL BEARING 6003DDW | 1 | |
039 | 922331-6 | HEX. SOCKET HEAD BOLT M6X20 | 1 | |
040 | 253804-1 | FLAT WASHER 6 | 1 | |
041 | 257461-7 | RING 6 | 1 | |
042 | 459250-8 | DUST NOZZLE | 1 | |
043 | 855P68-5 | DLS211 SERIAL NO. LABEL | 1 | |
044 | 266034-5 | TAPPING SCREW CT 4X16 | 1 | |
045 | 251554-2 | THUMB SCREW M6X40 | 1 | |
046 | 265A36-4 | H.S.H.BOLT M6X16 | 1 | |
047 | 458146-0 | LOGO PLATE | 1 | |
048 | 961018-5 | STOP RING E-5 | 1 | |
049 | 251547-9 | HEX.SOCKET HEAD BOLT M8X25 | 1 | |
050 | 922251-4 | HEX. SOCKET HEAD BOLT M5X30 | 1 | |
051 | 266034-5 | TAPPING SCREW CT 4X16 | 3 | |
052 | 140J53-8 | LINK PLATE COMPLETE | 1 | |
053 | 257461-7 | RING 6 | 1 | |
054 | 253804-1 | FLAT WASHER 6 | 1 | |
055 | 262190-9 | URETHANE RING 5 | 1 | |
056 | 253428-3 | SPRING WASHER 6 | 1 | |
057 | 257449-7 | SLEEVE 6 | 1 | |
058 | 266321-2 | H.S.SET SCREW(FLAT POINT)M6X16 | 1 | |
059 | 911114-9 | PAN HEAD SCREW M4X10 | 2 | |
060 | 232412-1 | TORSION SPRING 11 | 1 | |
061 | 457764-1 | DUST GUIDE PLATE | 1 | |
062 | 161647-6 | GUARD HOLDER | 1 | |
063 | 231928-3 | RING SPRING 8 | 1 | |
064 | 251544-5 | SHOULDER HEX. BOLT M4 | 1 | |
065 | 140J89-7 | BLADE CASE COMPLETE | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 3 | |
C20 | 810064-4 | LASER BEAM CAUTION LABEL | 1 | |
C30 | 810354-5 | LASER BEAM LABEL | 1 | |
066 | 231240-1 | COMPRESSION SPRING 7 | 1 | |
067 | 256633-1 | PIN 6 | 1 | |
068 | 458148-6 | LEAD COVER | 1 | |
069 | 265028-7 | + PAN HEAD SCREW M4X11 | 1 | |
070 | 422235-7 | GUARD | 1 | |
071 | 347308-4 | GUARD PLATE | 1 | |
072 | 266283-4 | HEX. SOCKET HEX. BOLT M8X20 | 1 | |
073 | 266020-6 | TAPPING SCREW 4X12 | 1 | |
074 | 961052-5 | RETAINING RING S-12 | 1 | |
075 | 210005-4 | BALL BEARING 608DDW | 1 | |
076 | 261104-5 | RUBBER WASHER 12 | 1 | |
077 | 253744-3 | FLAT WASHER 12 | 1 | |
078 | 254001-2 | WOODRUFF KEY 4 | 1 | |
079 | 227550-2 | SPIRAL BEVEL GEAR 32 | 1 | |
080 | 253744-3 | FLAT WASHER 12 | 1 | |
081 | 253313-0 | THIN WASHER 14 | 1 | |
082 | 451002-3 | GREASE HOLDER | 1 | |
083 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 2 | |
084 | 325643-0 | GEAR SHAFT | 1 | |
085 | 216049-2 | STEEL BALL 4 | 1 | |
086 | 227702-5 | HELICAL GEAR 27 | 1 | |
087 | 227701-7 | HELICAL GEAR 14 | 1 | |
088 | 210067-2 | BALL BEARING 6000ZZ | 1 | |
089 | 442147-8 | GASKET | 1 | |
090 | 961055-9 | RETAINING RING S-15 | 1 | |
091 | 210005-4 | BALL BEARING 608DDW | 1 | |
092 | 911223-4 | PAN HEAD SCREW M5X16 | 3 | |
093 | 227703-3 | HELICAL GEAR 28 | 1 | |
094 | 267010-2 | FLAT WASHER 5 | 1 | |
095 | 210005-4 | BALL BEARING 608DDW | 1 | |
096 | 158957-0 | BEARING BOX COMPLETE | 1 | |
C10 | 263002-9 | RUBBER PIN 4 | 1 | |
097 | 285847-5 | BEARING RETAINER 14-23 | 1 | |
098 | 931202-6 | HEX. NUT M5 | 1 | |
099 | 253427-5 | SPRING WASHER 5 | 1 | |
100 | 325644-8 | SPINDLE | 1 | |
101 | 211236-8 | BALL BEARING 6002DDW | 1 | |
102 | 285732-2 | BEARING RETAINER 51 | 1 | |
103 | 224431-1 | INNER FLANGE 53 | 1 | |
104 | 224432-9 | OUTER FLANGE 53 | 1 | |
105 | 257060-5 | RING 15.8 | 1 | |
106 | 265034-2 | + COUNTERSUNK HEAD SCREW M5X1 | 2 | |
107 | 266755-9 | HEX.SOCKET HEAD BOLT M10X20 | 1 | |
108 | 941051-3 | FLAT WASHER 4 | 2 | |
109 | 266020-6 | TAPPING SCREW 4X12 | 2 | |
110 | 418104-8 | LENS | 1 | |
111 | 419378-4 | BLOCK B | 1 | |
112 | 911003-8 | PAN HEAD SCREW M3X6 | 2 | |
113 | 231664-1 | TORSION SPRING 9 | 1 | |
114 | 266318-1 | H.S.SET SCREW(FLAT POINT)M4X6 | 1 | |
115 | 266306-8 | SHOULDER SCREW M5 | 1 | |
116 | 419379-2 | BLOCK C | 1 | |
117 | 233471-8 | COMPRESSION SPRING 6 | 1 | |
118 | 638651-5 | LASER CIRCUIT COMPLETE | 1 | |
119 | 231664-1 | TORSION SPRING 9 | 1 | |
120 | 266318-1 | H.S.SET SCREW(FLAT POINT)M4X6 | 1 | |
121 | 266229-0 | H.S.SET SCREW(CUP POINT)M5X8 | 2 | |
122 | 458903-6 | LASER COVER | 1 | |
123 | 266034-5 | TAPPING SCREW CT 4X16 | 2 | |
124 | 457664-5 | PROTECTOR | 1 | |
125 | 265753-0 | THUMB SCREW M5X24 | 1 | |
126 | 267066-5 | FLAT WASHER 5 | 1 | |
127 | 424193-3 | ROLLER | 2 | |
128 | 266385-6 | TAPPING SCREW 4X14 | 3 | |
129 | 458144-4 | SAFETY COVER B | 1 | |
130 | 266385-6 | TAPPING SCREW 4X14 | 1 | |
131 | 347213-5 | CENTER PLATE | 1 | |
132 | 231634-0 | TORSION SPRING 45 | 1 | |
133 | 424190-9 | CUSHION | 1 | |
134 | 347214-3 | CENTER COVER | 1 | |
135 | 265985-9 | HEX.SOCKET HEAD BOLT M6 | 1 | |
136 | 253932-2 | WAVE WASHER 10 | 1 | |
137 | 210168-6 | BALL BEARING 6805DDW | 1 | |
138 | 458437-9 | SAFETY COVER A | 1 | |
139 | 127274-9 | DUST NOZZLE ASSEMBLY | 1 | |
D10 | INC. 140-147 | |||
139-1 | 127274-9 | DUST NOZZLE ASSEMBLY | 1 | |
D10 | INC. 141-147 | |||
140 | 265995-6 | TAPPING SCREW 4X18 | 3 | |
141 | 183H71-1 | HOSE CONNECTOR SET | 1 | |
141-1 | 413J67-3 | HOSE CONNECTOR | 1 | |
142 | 245048-7 | HOSE 28-0.5 | 1 | |
143 | 457672-6 | SLEEVE | 1 | |
144 | 457673-4 | STOPPER | 1 | |
145 | 458939-5 | BUTTON A | 1 | |
146 | 232485-4 | COMPRESSION SPRING 5 | 1 | |
147 | 459249-3 | HOSE JOINT | 1 | |
149 | 266034-5 | TAPPING SCREW CT 4X16 | 3 | |
150 | 458149-4 | SLEEEVE 17 | 2 | |
152 | 233542-1 | TORSION SPRING 40 | 1 | |
153 | 251267-5 | + PAN HEAD SCREW M6 | 1 | |
154 | 253948-7 | WAVE WASHER 8 | 1 | |
155 | 253835-0 | FLAT WASHER 8 | 1 | |
156 | 347221-6 | STOPPER ARM | 1 | |
157 | 347222-4 | FRONT ARM PLATE | 1 | |
158 | 262076-7 | FELT RING 30 | 2 | |
159 | 326994-4 | ROD 16 | 1 | |
160 | 271437-0 | KNOB 22 | 1 | |
161 | 961013-5 | STOP RING E-7 | 1 | |
162 | 266034-5 | TAPPING SCREW CT 4X16 | 4 | |
163 | 144912-8 | FRONT ARM COMPLETE | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
164 | 233151-6 | COMPRESSION SPRING 4 | 1 | |
165 | 256364-2 | PIN 4 | 1 | |
166 | 232384-0 | COMPRESSION SPRING 10 | 1 | |
167 | 326977-4 | STOPPER PIN | 1 | |
168 | 458145-2 | ARM COVER | 1 | |
169 | 144658-6 | HOLDER COMPLETE | 1 | |
C10 | 812X89-8 | INDICATION LABEL | 1 | |
170 | 265008-3 | + FLAT HEAD SCREW M5 | 1 | |
171 | 222191-9 | PULLEY 17-19.3 | 1 | |
172 | 210167-8 | BALL BEARING 6900LLB | 1 | |
173 | 267804-5 | WAVE WASHER 15 | 1 | |
174 | 326975-8 | SHAFT | 1 | |
175 | 210167-8 | BALL BEARING 6900LLB | 1 | |
177 | 913416-9 | SET SCREW M8X12 | 2 | |
178 | 416536-3 | WRENCH HOLDER | 1 | |
179 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 1 | |
180 | 951107-4 | SPRING PIN 4-14 | 2 | |
181 | 273016-0 | GRIP 50 B | 1 | |
182 | 266440-4 | HEX SOCKET HEAD BOLT M5X40 | 1 | |
183 | 251545-3 | SHOULDER HEX. BOLT M6 | 1 | |
184 | 144930-6 | STOP LEVER COMPLETE | 1 | |
C10 | 812X87-2 | INDICATION LABEL | 1 | |
185 | 253948-7 | WAVE WASHER 8 | 1 | |
186 | 253835-0 | FLAT WASHER 8 | 1 | |
187 | 251267-5 | + PAN HEAD SCREW M6 | 1 | |
188 | 327054-5 | PIN 9-418 | 1 | |
189 | 253194-2 | FLAT WASHER 5 | 1 | |
190 | 257436-6 | SLEEVE 5 | 1 | |
191 | 253165-9 | FLAT WASHER 8 | 1 | |
192 | 457666-1 | SLEEVE 20 | 1 | |
193 | 326977-4 | STOPPER PIN | 1 | |
194 | 222192-7 | PULLEY 17-87.8 | 1 | |
195 | 327053-7 | HEX. NUT M10-19 | 1 | |
196 | 225102-3 | SYNCHRO BELT 15-810 | 1 | |
197 | 232384-0 | COMPRESSION SPRING 10 | 1 | |
198 | 253388-9 | FLAT WASHER 10 | 1 | |
199 | 252244-0 | HEX.LOCK NUT M10-17 | 1 | |
200 | 253024-7 | FLAT WASHER 10 | 1 | |
201 | 961057-5 | RETAINING RING S-17 | 1 | |
202 | 216413-7 | THRUST NEEDLE CAGE 1024 | 1 | |
203 | 253024-7 | FLAT WASHER 10 | 1 | |
204 | 216413-7 | THRUST NEEDLE CAGE 1024 | 1 | |
205 | 961013-5 | STOP RING E-7 | 1 | |
206 | 271437-0 | KNOB 22 | 1 | |
207 | 253024-7 | FLAT WASHER 10 | 1 | |
208 | 144911-0 | ARM COMPLETE | 1 | |
C10 | 812X88-0 | INDICATION LABEL | 1 | |
209 | 251547-9 | HEX.SOCKET HEAD BOLT M8X25 | 1 | |
210 | 458151-7 | INDICATION PLATE R | 1 | |
211 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 1 | |
212 | 266034-5 | TAPPING SCREW CT 4X16 | 4 | |
213 | 415208-7 | RELEASE BUTTON | 1 | |
214 | 233031-6 | COMPRESSION SPRING 12 | 1 | |
215 | 457654-8 | DUST GUIDE HOLDER | 1 | |
216 | 458150-9 | INDICATION PLATE L | 1 | |
217 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 1 | |
218 | 253389-7 | WASHER 94 | 1 | |
219 | 422229-2 | DUST GUIDE | 1 | |
220 | 319593-9 | STOPPER | 1 | |
221 | 231646-3 | TORSION SPRING 14 | 1 | |
222 | 253744-3 | FLAT WASHER 12 | 1 | |
223 | 961052-5 | RETAINING RING S-12 | 1 | |
224 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 2 | |
225 | 457668-7 | HOLDER | 2 | |
226 | 144925-9 | UPPER FENCE R COMPLETE | 1 | |
C10 | 810503-4 | CAUTION LABEL | 1 | |
227 | 144922-5 | UPPER FENCE L COMPLETE | 1 | |
C10 | 810503-4 | CAUTION LABEL | 1 | |
228 | 922458-2 | H.S.H.BOLT M8X35 WITH WR | 4 | |
229 | 251887-5 | SCREW M6X10 | 2 | |
230 | 251561-5 | H.SOCKET HEAD SET SCREW M10X12 | 2 | |
231 | 319565-4 | GUIDE FENCE | 1 | |
232 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 6 | |
233 | 451201-7 | KERF BOARD | 2 | |
235 | 265442-7 | HEX. BOLT M8X40 | 1 | |
236 | 253852-0 | FLAT WASHER 8 | 2 | |
237 | 216413-7 | THRUST NEEDLE CAGE 1024 | 1 | |
238 | 266385-6 | TAPPING SCREW 4X14 | 2 | |
239 | 458147-8 | BEVEL SCALE PLATE | 1 | |
240 | 251547-9 | HEX.SOCKET HEAD BOLT M8X25 | 1 | |
241 | 251547-9 | HEX.SOCKET HEAD BOLT M8X25 | 1 | |
243 | 813L22-1 | CAUTION LABEL | 2 | |
244 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 2 | |
245 | 457702-3 | INDICATION PLATE | 2 | |
246 | 326970-8 | LOCK PIN 8 | 1 | |
247 | 234122-6 | COMPRESSION SPRING 6 | 1 | |
249 | 457657-2 | LEVER 25 | 1 | |
250 | 253804-1 | FLAT WASHER 6 | 1 | |
251 | 961018-5 | STOP RING E-5 | 2 | |
252 | 144928-3 | TURN BASE COMPLETE | 1 | |
D10 | INC. 243,253 | |||
253 | 812X85-6 | CAUTION LABEL | 1 | |
254 | 326973-2 | ROD 12 | 1 | |
255 | 286039-9 | CAP | 2 | |
256 | 326976-6 | CENTER SHAFT | 1 | |
257 | 911113-1 | PAN HEAD SCREW M4X10 WITH WR | 2 | |
258 | 231325-3 | COMPRESSION SPRING 6 | 1 | |
259 | 310803-7 | TURN STOPPER | 1 | |
260 | 347217-7 | LEVER PLATE | 1 | |
261 | 256186-0 | PIN 5 | 1 | |
262 | 911231-5 | PAN HEAD SCREW M5X20 | 2 | |
263 | 347219-3 | STOPPER HOLDER | 1 | |
264 | 327052-9 | LOCK ROD | 1 | |
265 | 457656-4 | LOCK LEVER | 1 | |
266 | 327051-1 | LOCK PIN 6 | 1 | |
267 | 256158-5 | PIN 3 | 1 | |
268 | 231325-3 | COMPRESSION SPRING 6 | 1 | |
269 | 347237-1 | CAM PLATE | 1 | |
270 | 319592-1 | PIN HOLDER | 1 | |
271 | 922231-0 | HEX. SOCKET HEAD BOLT M5X20 | 2 | |
272 | 347216-9 | LOCK PLATE | 1 | |
274 | 326972-4 | ROD 6 | 1 | |
275 | 961011-9 | STOP RING E-4 | 1 | |
276 | 257425-1 | RING 5 | 2 | |
277 | 253194-2 | FLAT WASHER 5 | 2 | |
278 | 922231-0 | HEX. SOCKET HEAD BOLT M5X20 | 2 | |
279 | 911113-1 | PAN HEAD SCREW M4X10 WITH WR | 1 | |
280 | 144656-0 | LEVER 25 COMPLETE | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 1 | |
281 | 911008-8 | PAN HEAD SCREW M3X8 | 1 | |
282 | 345272-3 | LOCK LEVER PLATE | 1 | |
283 | 273015-2 | GRIP 50A | 1 | |
284 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 2 | |
285 | 457655-6 | SLIDE PLATE | 1 | |
286 | 347412-9 | MITER SCALE PLATE | 1 | |
287 | 251546-1 | + PAN HEAD SCREW M5 | 4 | |
288 | 347218-5 | MITER LOCK PLATE | 1 | |
289 | 265786-5 | SCREW M5X16 | 2 | |
290 | 310891-4 | BASE | 1 | |
290-1 | 310891-4 | BASE | 1 | |
291 | 421845-7 | FOOT | 4 | |
292 | 267195-4 | FLAT WASHER 4 | 4 | |
293 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 4 | |
294 | 327315-3 | ROD 12 | 4 | |
295 | 961015-1 | STOP RING E-9 | 2 | |
296 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 1 | |
297 | 266318-1 | H.S.SET SCREW(FLAT POINT)M4X6 | 1 | |
299 | 232249-6 | LEAF SPRING | 1 | |
300 | 266026-4 | TAPPING SCREW BIND CT 4X12 | 1 | |
302 | 327145-2 | HOLDER 90 | 1 | |
303 | 266213-5 | H.S.SET SCREW(FLAT POINT)M5X12 | 1 | |
304 | 232249-6 | LEAF SPRING | 1 | |
305 | 922443-5 | H.S.H.BOLT M8X25 WITH WR | 4 | |
306 | 347509-4 | SUB FENCE | 2 | |
307 | 319815-7 | SUB BASE | 2 | |
308 | 911113-1 | PAN HEAD SCREW M4X10 WITH WR | 4 | |
A01 | 122852-0 | DUST BAG ASS'Y | 1 | |
C10 | 410602-8 | FASTENER | 1 | |
A02 | 126617-2 | VISE ASS'Y | 1 | |
A03 | 762001-3 | TRIANGULAR RULE | 1 | |
A04 | 783208-8 | HEX. WRENCH 2.5 | 1 | |
A06 | B-67452 | TCT BLADE305X60T WOOD EFFICUT | 1 | |
A07 | 781044-6 | HEX. WRENCH 6 | 1 | |
A08B | ***DC18RD | DC18RD TWO PORT FAST CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A09B | 197280-8 | BATTERY BL1850B SET | 2 | |
A09-1B | 197280-8 | BATTERY BL1850B SET | 2 | |
A10B | 450128-8 | BATTERY COVER | 2 |
Back Download
