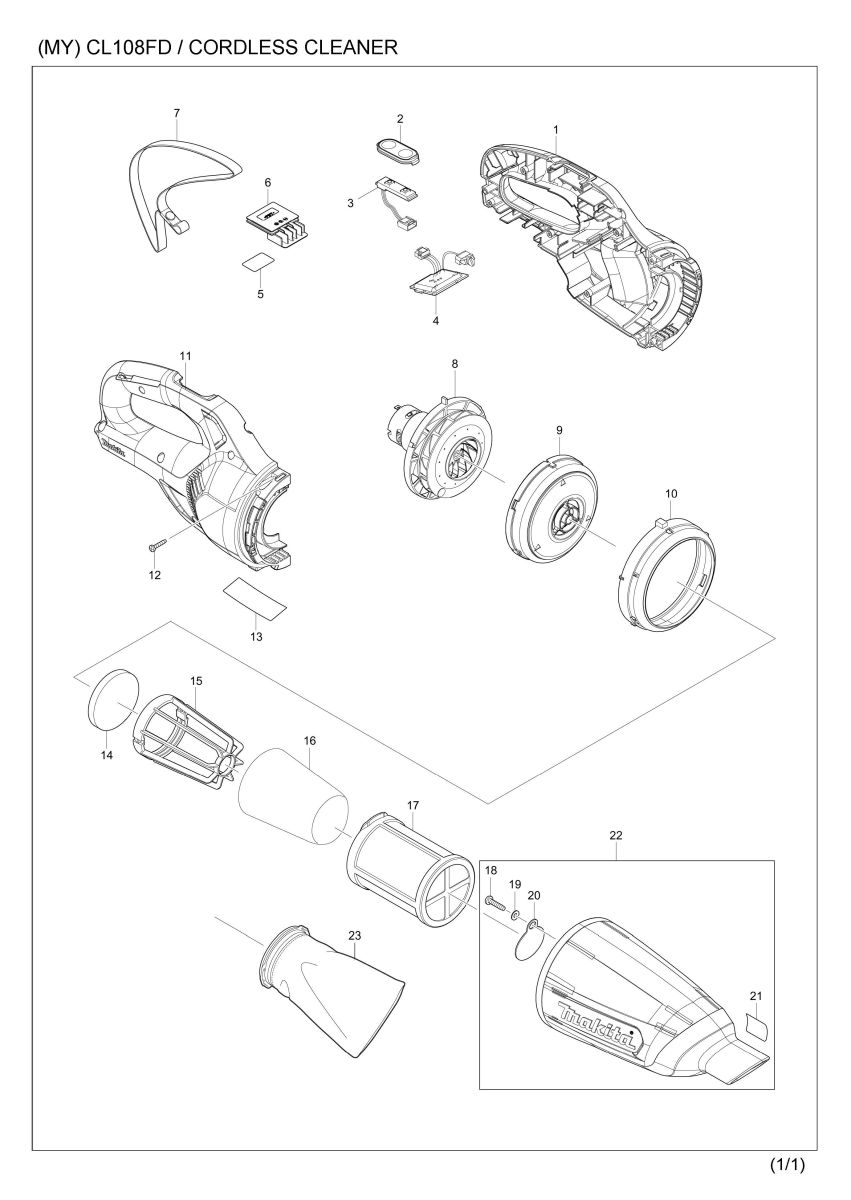

Part Diagram
Total: 64 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 183K48-4 | HOUSING SET | 1 | |
001A | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
001A | D10 | INC. 11 | ||
001-1 | 183L97-7 | HOUSING SET | 1 | |
001-1A | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
001-1A | D10 | INC. 11 | ||
001-1C | 183T11-1 | HOUSING SET | 1 | |
001-1C | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
001-1C | D10 | INC. 11 | ||
2 | 144096-2 | SWITCH PLATE COMPLETE | 1 | |
3 | 631973-2 | SWITCH UNIT | 1 | |
4 | 632N06-0 | CONTROLLER UNIT | 1 | |
004A | C10 | 620601-4 | LED CIRCUIT | 1 |
004-1 | 632R94-1 | CONTROLLER UNIT | 1 | |
004-1A | C11 | 620E97-9 | LED CIRCUIT | 1 |
004-1C | 632R94-1 | CONTROLLER UNIT | 1 | |
004-1C | C11 | 620E97-9 | LED CIRCUIT | 1 |
5 | 854T81-4 | CL108FD SERIAL NO. LABEL | 1 | |
6 | 644813-5 | TERMINAL | 1 | |
8 | 126846-7 | MOTOR ASSEMBLY | 1 | |
9 | 458834-9 | FAN COVER | 1 | |
10 | 422377-7 | RUBBER RING | 1 | |
11 | 183K48-4 | HOUSING SET | 1 | |
011A | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
011A | D10 | INC .1 | ||
011-1 | 183L97-7 | HOUSING SET | 1 | |
011-1A | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
011-1A | D10 | INC .1 | ||
011-1C | 183T11-1 | HOUSING SET | 1 | |
011-1C | C10 | 424913-5 | SPONGE SHEET 35-70 | 2 |
011-1C | D10 | INC .1 | ||
12 | 266429-2 | TAPPING SCREW 3X16 | 7 | |
13 | 854T75-9 | CL108FD NAME PLATE | 1 | |
14 | 422268-2 | SPONGE SHEET 57 | 1 | |
15 | 458467-0 | STAY | 1 | |
16 | 443060-3 | FILTER | 1 | |
17 | 451208-3 | PRE-FILTER | 1 | |
18 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
018C | 266326-2 | TAPPING SCREW 4X18 | 1 | |
19 | 941051-3 | FLAT WASHER 4 | 1 | |
20 | 424208-6 | VALVE | 1 | |
21 | 809293-4 | INDICATION LABEL | 1 | |
22 | 140G24-7 | CAPSULE COMPLETE | 1 | |
22 | D10 | INC. 18-21 | ||
022C | 141D85-2 | CAPSULE COMPLETE | 1 | |
A01 | 123486-2 | FLOOR T-NOZZLE 28 WHI | 1 | |
A01 | C10 | 451410-8 | ROLLER | 4 |
A01 | C20 | 268208-4 | PIN 3 | 4 |
A01 | C30 | 424096-1 | WIPER | 1 |
A01C | 123843-4 | FLOOR T-NOZZLE 28 PNK | 1 | |
A02 | 451240-7 | SASH NOZZLE 28 WHI | 1 | |
A02C | 457228-5 | SASH NOZZLE 28 PNK | 1 | |
A03 | 451241-5 | PIPE | 1 | |
A03C | 457231-6 | PIPE 465-28 PNK | 1 | |
A04 | 451242-3 | SASH NOZZLE HOLDER | 1 | |
A04C | 457229-3 | SASH NOZZLE HOLDER | 1 | |
A05 | 456128-6 | BATTERY COVER | 1 | |
A06B | ***DC10WD | DC10WD BATTERY CHARGER | 1 | |
A06B | D10 | COMPO-PARTS | ||
A06C | ***DC10SB | DC10SB BATTERY CHARGER | 1 | |
A06C | D10 | COMPO-PARTS | ||
A07B | 197393-5 | BATTERY BL1016 SET | 1 | |
A07-1B | 191B84-2 | BATTERY BL1016 SET | 1 | |
A07-1C | 191B85-0 | BATTERY BL1021B SET | 1 |
