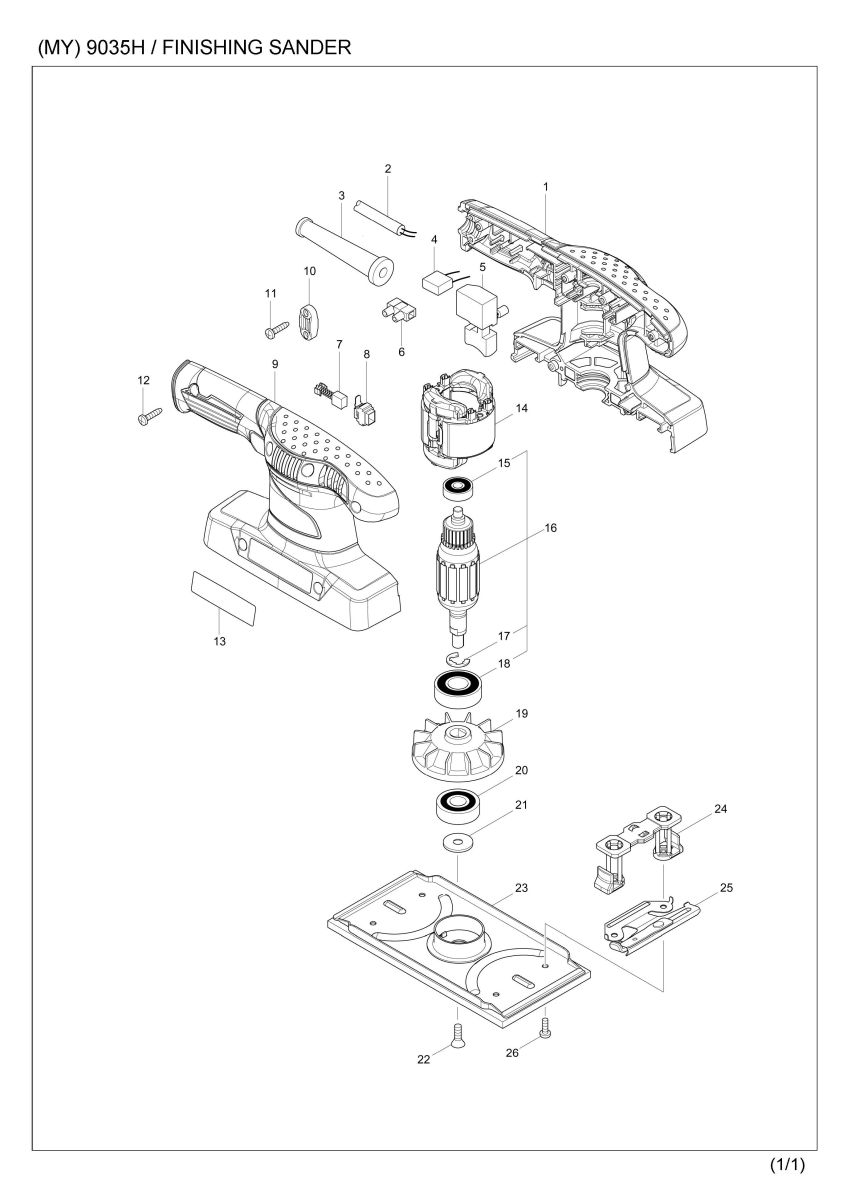

Part Diagram
Total: 33 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 187914-1 | HOUSING SET | 1 | |
1 | D10 | INC. 9 | ||
2 | 692021-2 | POWER SUPPLY CORD 1.0-2-2.5 | 1 | |
3 | 682569-2 | CORD GUARD 8-85 | 1 | |
5 | 651281-5 | SWITCH SGEL115CDY-5 | 1 | |
6 | 654532-5 | TERMINAL BLOCK 1P | 1 | |
7 | 191962-4 | CARBON BRUSH CB-419 | 1 | |
8 | 643936-6 | BRUSH HOLDER | 2 | |
9 | 187914-1 | HOUSING SET | 1 | |
9 | D10 | INC. 1 | ||
10 | 687123-7 | STRAIN RELIEF | 1 | |
11 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
12 | 266326-2 | TAPPING SCREW 4X18 | 6 | |
13 | 815Y93-2 | 9035H NAME PLATE | 1 | |
14 | 593854-7 | FIELD ASS'Y 240V | 1 | |
14 | C10 | 654069-2 | RECEPTACLE | 2 |
15 | 210025-8 | BALL BEARING 627LLB | 1 | |
16 | 515913-7 | ARMATURE ASS'Y 220-240V | 1 | |
16 | D10 | INC. 15,17,18 | ||
17 | 961016-9 | STOP RING E-10 | 1 | |
18 | 211106-1 | BALL BEARING 6201LLB | 1 | |
19 | 240154-3 | FAN 69 | 1 | |
20 | 211228-7 | BALL BEARING 6202DDW | 1 | |
21 | 253930-6 | FLAT WASHER 7 | 1 | |
22 | 251372-8 | + COUNTERSUNK HEAD SCREW M5X12 | 1 | |
23 | 142555-0 | BASE COMPLETE | 1 | |
23 | D10 | INC. 20,21 | ||
24 | 455111-0 | FOOT | 2 | |
25 | 163543-4 | CLAMPER COMPLETE | 2 | |
26 | 915116-7 | BINDING HEAD SCREW M4X12 | 4 | |
A01 | 794156-6 | ABRASIVE PAPER 93X228 #60 | 1 | |
A02 | 794157-4 | ABRASIVE PAPER 93X228 #100 | 1 | |
A03 | 794158-2 | ABRASIVE PAPER 93X228 #150 | 1 |
